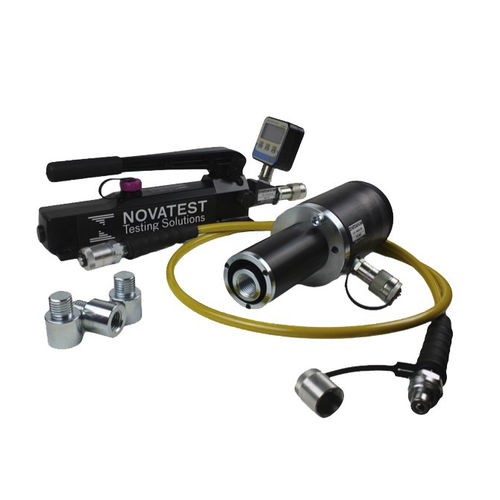

Extraktometer EXT30

Hydrauliksatz für Ausziehversuche an Abziehern, Dübeln, Ankerstangen zur Bestimmung der Ausziehkraft des Fundaments des Bolzens oder Dübels aus dem umgebenden Material. Das Instrumentarium besteht aus einer manuellen oder automatischen Druckbeaufschlagungseinheit, einem Hohlzylinder und einem Ausziehstift mit verschiedenen anpassbaren Adaptern, die auf die mechanischen Eigenschaften des zu prüfenden Elements abgestimmt sind. Die Prüfung zielt darauf ab, die Reste des Herausziehens bis zu einer bestimmten Last zu überprüfen, oder die Last kann bis zum Ziehen oder Brechen des Stabs aufgebracht werden. Anwendungen: - Tests an Leitplanken oder New Jersey - Tests an Stangen - Tests von allen Arten von Verankerungen, Einlagen und Rohsteckern Das Pull-Out STD-System umfasst die folgenden Komponenten und Zubehörteile: N.1 Handpumpe (*) N.1 Hochpräzises digitales Manometer NVT02B 0-700bar, komplett mit Kalibrierungsbericht (Ref. Accredia) (*) N.1 Perforierter Zylinder, komplett mit Kraft/Druck-Korrelationsdiagramm (**) N.1 Abstandshalter für die Reaktion (**) N.1 Zugstift mit selbstnivellierendem Kopf N.x Adapter für Versuche an Rundholzbolzen, Ankern oder Gewindestangen N.1 R9 hochfester flexibler Schlauch L = 2m Technische Dokumentation und Montageschema Optionales Zubehör: Flight Case für Schutz und Transport (*) Kompatibel mit Flat Jack Kit, Pull-Off 500 Kit, Plate Load Test Kit. (**) Kompatibel mit dem Pull-Out-Kit STD
