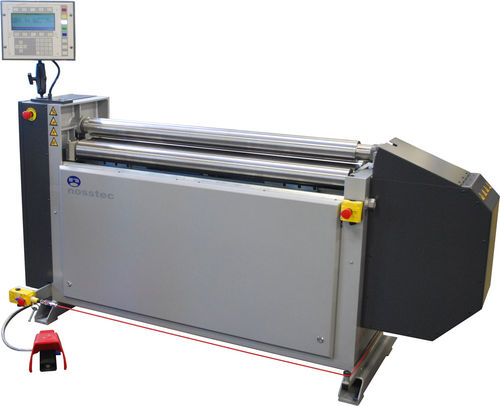

4-Walzen-Rundbiegemaschine 8344 series

elektrischCNC

Die 8344 CNC kann Profile mit variablen Radien und Querschnitten biegen und eignet sich sowohl für kleine bis mittlere Produktionen als auch für komplexe Formen. Die Konstruktion mit drei unteren Biegerollen, die in einer Kassette schwenkbar und höhenverstellbar montiert sind, ermöglicht das Biegen sehr komplexer Profile in einem einzigen Arbeitsgang. Die drei Walzen der Kassette werden als Vorbiegewalze, Unterwalze und Endbiegewalze verwendet. Das Kassettensystem ermöglicht auch den Austausch der Rollen auf andere Abmessungen (gilt für 70, 80 und 90 mm). Die spezielle Konstruktion der Maschine und die Anordnung der vier Walzen machen jede Zwischenbehandlung des Blechs zwischen der Vorbiegung und der Endbiegung überflüssig. Diese vereinfachte Arbeitsweise bedeutet auch, dass der Speicherplatz um die Maschine herum reduziert werden kann, eine höhere Wiederholgenauigkeit sowie eine höhere Produktivität erreicht wird. Die Einstellung der Kassette in die programmierte Position erfolgt mittels Kugelumlaufspindeln. Nach Beendigung des Biegens öffnet sich die Schlossklemme auf der rechten Seite zur Entnahme des Profils, wenn das Profil nicht geschlossen ist, kann diese Funktion im Steuerungsprogramm eliminiert werden. Standardmäßig wird die Maschine mit gehärteten und geschliffenen Walzen, Motor 400V 3-Phasen und 24V Steuerspannung geliefert. -CNC-Steuerung mit einer Kapazität von 200 Programmen im internen Speicher und nahezu unbegrenzt durch den Anschluss eines externen USB-Flash-Laufwerks -Vor- und Endbiegung in einem Zyklus -Alle vier Walzen sind angetrieben -Gekrönte Rollen -Programmierbare Achse -Konstruiert für höchste Genauigkeit -Rollen in Wechselkassettensystem montiert -Öffenbarer Verriegelungsarm
