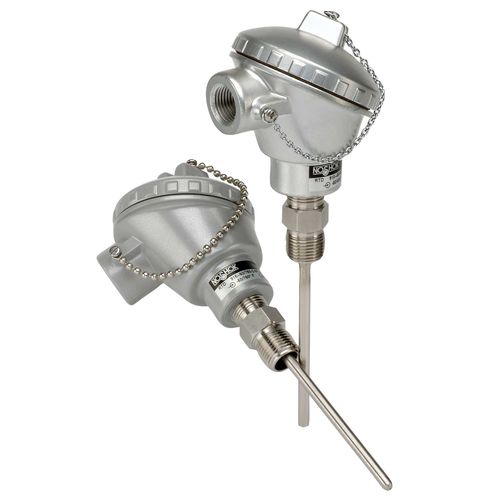

RTD-Baugruppe mit Standardkopf
Eine Vielzahl von Kopftypen sind verfügbar
Von Factory Mutual und Canadian Standards zugelassene explosionsgeschützte Modelle verfügbar
Sender verfügbar, passend für Standardköpfe
Sonde mit Anschlussstück verschweißt oder federbelastet
Bei Verwendung in Verbindung mit einem Schutzrohr kann die Sonde bei einigen Modellen ohne Möglichkeit einer Leckage ersetzt werden
Prozessanschluss 1/2" NPT-Standard, andere verfügbar
RTD PT100 Ω Standard, andere verfügbar
2-, 3- oder 4-Draht-Schaltungstypen
Isolation bis 500 Vdc
temperaturbereiche -50 °F bis 400 °F (-50 °C bis 200 °C)
-50 °F bis 750 °F (-50 °C bis 400 °C)
-330 °F bis 1.100 °F (-200 °C bis 600 °C)
Mantelmaterial - Edelstahl 316
Oberfläche (Standard) - maximal 32 Mikrozoll
Druckrate - 34,5 bar (500 psi), nur Rohr
RTD-Element - PT100 Ω @ 32 °F (0 °C), α=0.00385 IEC 751
Zuleitungsdrähte - Verseilte 22 AWG-Norm, PVC- oder PTFE-Isolierung
Eigenerwärmung - 50 mW / °C typisch in bewegtem Wasser
Isolationswiderstand - Einzelelementsonden: 100 mega Ω/min. bei 500 Vdc, führt zum Fall
Doppelelementsonden: 100 mega Ω/min. bei 100 Vdc, zwischen Element und Leitungen zum Gehäuse
Umweltschutz - A1/A2:NEMA 4
P1 & S1/S2:NEMA 4X
Übergang - Übergang Mantel-Draht max. Temperatur 266 °F (130 °C)
---
