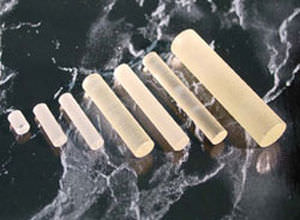

Kristall / Terbium-Gallium-Granat Tb3Ga3O12 TGG

optisch

Terbium-Gallium-Granat (TGG) ist ein Kristallmaterial für optische Isolatorgeräte. Optische Isolatoren machen sich den nicht-reziproken Faraday-Effekt in TGG zunutze. Der Faraday-Effekt ist die Drehung drehung der Polarisationsebene eines Lichtstrahls, wenn er durch ein Material in Gegenwart eines durch ein Material in Anwesenheit eines äußeren, zum Licht koaxialen Magnetfeldes. Die Polarisationsdrehung erfolgt die Polarisationsdrehung erfolgt unabhängig von der Ausbreitungsrichtung des Lichts im gleichen Sinne. Ein optischer Isolator ist ein Faraday rotator in Kombination mit entsprechend ausgerichteten Polarisatoren, der das Licht nur in eine Richtung durchlässt. Die Vorteile von TGG umfassen: Überlegenheit gegenüber Terbium-dotierten Gläsern -TGG hat eine doppelt so hohe Verdet-Konstante wie ein mit Terbium dotiertes Glas. -Die Wärmeleitfähigkeit von kristallinem TGG ist um eine Größenordnung größer als die eines typischen Glases. -Die optischen Verluste sind bei TGG geringer als bei Tb-dotierten Gläsern. -Durch die Kombination der oben genannten Faktoren eignet sich TGG besser für Anwendungen mit hoher Durchschnittsleistung anwendungen. Der wichtigste limitierende Faktor ist die thermisch induzierte Strahlverzerrung. Der Strahl die Strahlverzerrung ist bei TGG geringer als bei Tb-dotierten Gläsern bei gleichem Leistungsniveau.
