Membran-Drehfutter

automatisch6-BackenPräzision

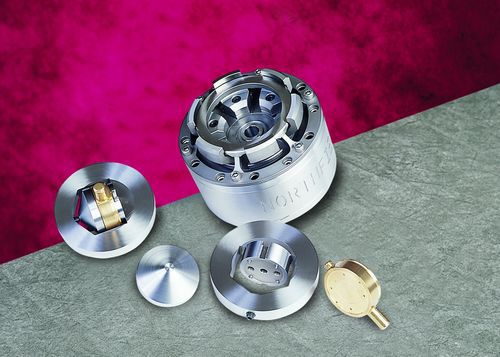

Northfield Precision bot eine Spannlösung für Chicago Dial Indicator, einen führenden amerikanischen Hersteller von elektronischen und mechanischen Messgeräten. Ein Northfield 6-Zoll-Membranfutter mit 10.000 Umdrehungen pro Minute, das vollständig abgedichtet ist und einen T.I.R.-Wert von 1 Mikron aufweist, wurde mit speziellen Backen und einem Anschlag ausgestattet, um die Produktion bei der Bearbeitung der beiden Bohrungen, die den Anzeigestab führen, zu verbessern und zu steigern. Für eine genaue Anzeige müssen diese Bohrungen perfekt in einer Linie sein. Zwei Spannvorrichtungen werden verwendet, um das Messinggehäuse der Anzeige zu halten, bevor die Vorrichtung/das Gehäuse in das Spannfutter eingesetzt wird. Eine Seite wird bearbeitet, die Vorrichtung wird umgedreht, und die zweite Seite wird bearbeitet. Es wird eine Ausrichtung von 1/10.000 T.I.R. von Bohrung zu Bohrung erreicht.
