Membran-Drehfutter DPH-400W

automatisch6-Backendruckluftbetrieben

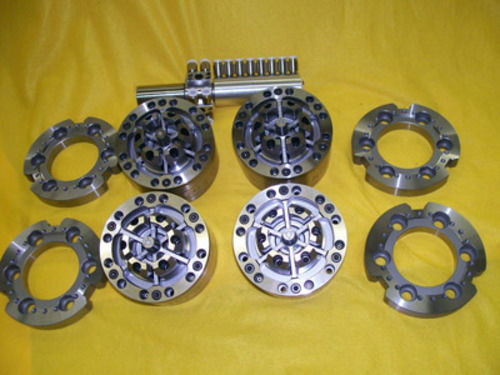

DPH-400W (4-Zoll-Durchmesser) Membranfutter mit speziellen Backen und Anschlägen. Die Anschläge haben (3) kleine "Air Detect"-Löcher für die Sitzanpassung des Teils. Durch diese Löcher wird Luft gepumpt, und wenn das Teil auf dem Anschlag aufliegt, steigt der Luftdruck an und löst einen Druckschalter aus, der die Maschine anweist, mit der Bearbeitung zu beginnen. Die (4) Kleeblattadapter sind mit Nuten versehen, in die ein CAM-Folger einrastet, um das Futter im Stillstand auszurichten. Oben befindet sich eine Drehdurchführung (8), mit der alle vier Spannfutter unabhängig voneinander betätigt werden können. Bitte rufen Sie uns für weitere Erklärungen an. Diese sind auf einer (4) Spindel Theilenhaus Maschine montiert.
