Kraftspannfutter 870

2-BackenZangedruckluftbetrieben

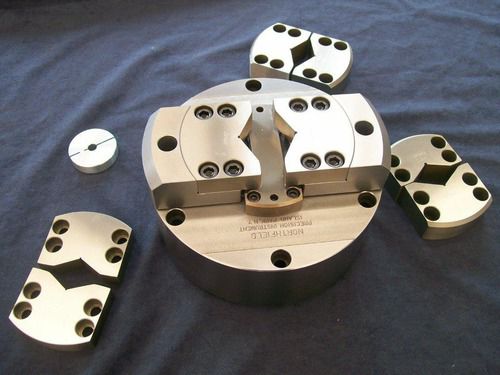

Dieses druckluftbetätigte Spannfutter hat zwei bewegliche Backen zum Spannen quadratischer oder rechteckiger Teile. Bei dieser kundenspezifischen Anwendung wünschte unser Kunde Vee-Block-Backen, um eine Reihe von Bohrergrößen mit jedem Satz Einsatzplatten aufnehmen zu können. Die Bohrerspitze (nicht abgebildet) hält auf der axialen Aufnahme (an der Stirnseite des Bohrfutters montiert), und die Einsatzplatten (in ihren Unterbacken montiert) klemmen sich an den Außendurchmesser jedes Bohrers, während sie dessen Schaft schleifen. Die Anordnung von Einsatzplatten und Unterbacken ermöglicht einen schnellen Wechsel von einer Größe zur anderen.
