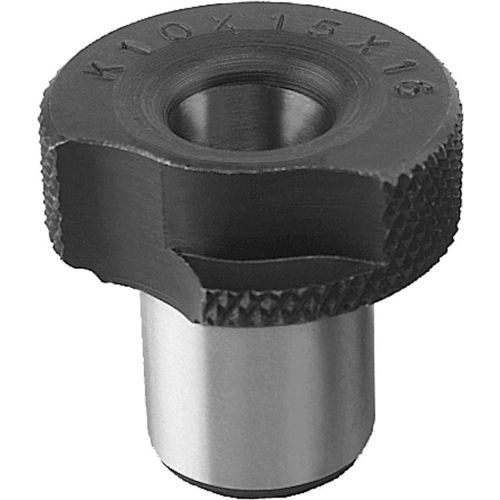

Bohrbuchse B0003.K series

Werkstoff:Spezialeinsatzstahl. Ausführung:gehärtet auf 780 ±40 HV 10 und geschliffen. Hinweis:Alle Steckbohrbuchsen werden auf der oberen Bundfläche mit dem Bohrungsmaß und dem Passmaß beschriftet z.B. 15 F7. Die Steckbohrbuchse Form K wird als Schnellwechselbuchse verwendet. Als Gegenlage für den Anschlagstift kommen Zylinderstifte oder Spiralspannstifte in Verbindung mit der Flachkopfschraube nach DIN 173 Teil 1 zur Anwendung. Der Bajonett-Verschluss wird durch Spannbuchsen nach DIN 173 Teil 1 in Verbindung mit Zylinderschrauben nach DIN 912 gesichert. E2 = Bohrungsabstand bei Verwendung von Zylinderstiften oder Spiralspannstiften. Bei Durchmesser D1 über 15 mm sind die Abstufungen 0,5 mm.
