Mechanisches Spannsystem 34000

für Koordinatenmessmaschine

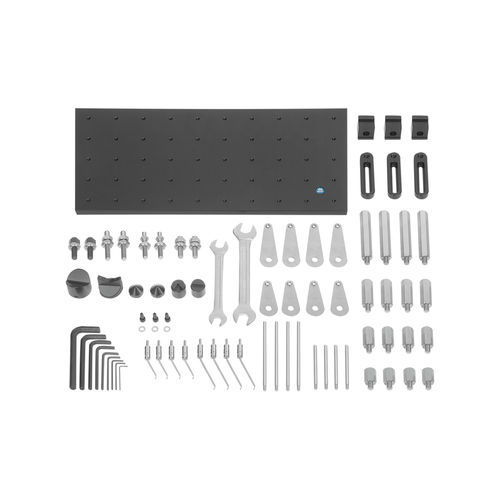

Spannkomponentensatz für Fixierung für Koordinatenmessgerät, Säulenprinzip Spannkomponentensatz für Koordinatenmessgeräte zum schnellen und flexiblen Spannen von Kleinteilen. Mit dem Set können unterschiedlichste Werkstücke wie Kunststoff-, Stanz- und Drehteile genau positioniert, stabilisiert und sicher gespannt werden. Die Teileklemmung, ein häufiges Problem bei Messaufgaben, ist damit weitgehend gelöst. Vorteile Individuelles Zusammenstellen von Einzelteilen zur Messung im Koordinatenmessgerät. Lieferumfang 1x Grundplatten Aluminium 01042-50025020. 3x Spannpratzen 34000-10-05012. 3x Grundschienen 34000-15-10610. 16x Verlängerungsstücke Edelstahl 02035-01-10025, 02035-01-10035, 02035-01-10050 und 02035-01-10100 (je 4 pro Artikel). 2x Stützschrauben 02156-10040012. 2x Kegelaufsätze 02156-02-011. 1x Planaufsatz 180° 02156-02-06. 1x Planaufsatz 90° 02156-02-07. 2x Prismaaufsatz 02156-02-03 und 02156-02-04. 2x Pendelauflagen verstellbar 02005-110. 4x Stützschrauben Edelstahl 02037-01-10040015 und 02037-01-10030010 (je 2 pro Artikel). 8x Halteplatten Edelstahl 33263-006050 und 33263-006072 (je 4 pro Artikel). 12x Säulen für Federspanner / Niederzughalter 33262-0606X75 und 33262-0606X125 (je 6 pro Artikel). 8x Federspanner / Niederzughalter 33260-10605010 und 33260-10607510 (je 6 pro Artikel). 2x Gewindeadapter für Verlängerungsstücke Edelstahl. 2x Gabelschlüssel SW 13/15. 2x Gabelschlüssel SW 17/19. 1x Inbusschlüsselsatz (SW 2,5/3/5/6/8/10).
