Spann- und Vorrichtungssystem 42780-12

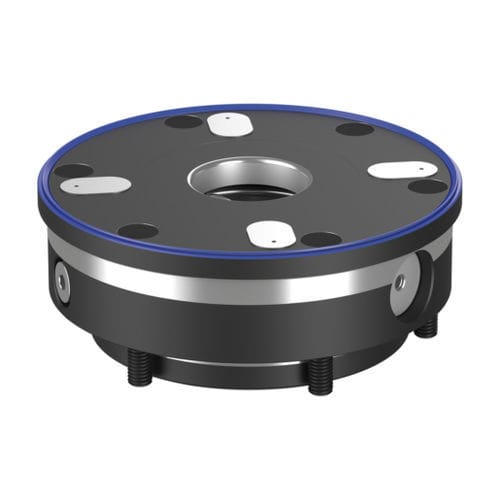

UNILOCK Spannmodul ESA 138 Werkstoff Einsatzstahl. Ausführung Funktionsflächen einsatzgehärtet und geschliffen. Hinweis Die UNILOCK Spannmodule können in Maschinentische, in Vorrichtungen (Platten, Würfel, Türme, usw.) mit oder ohne Überstand in allen Lagen eingebaut werden. Die UNILOCK Spannmodule ESA 138 eignen sich besonders für automatisierte Spannvorrichtungen. Durch die integrierte Abfragefunktionen sowie die vier abgesetzten Auflageflächen mit Luftanlagenkontrolle kann bei automatisierten Spannvorrichtungen die Prozesssicherheit gewährleistet werden. Somit kann die Spannschieberstellung ”geöffnet/geschlossen” und die Auflagenkontrolle der Spannpalette am Spannmodul abgefragt werden. Durch den Schmutzabstreifer wird verhindert, dass sich Verschmutzungen auf der Oberfläche des Spannmoduls ablagern. Die pneumatische Ansteuerung der Spannmodule kann einzeln oder gemeinsam erfolgen. Somit kann ein Nullpunkt-Spannsystem individuell hergestellt werden. Durch den modularen Aufbau kann die Anzahl und der Abstand der Spannmodule optimal an die Spannaufgabe angepasst werden. Die Rüstzeiten werden wesentlich reduziert und somit die Laufzeiten der Maschinen verlängert.
