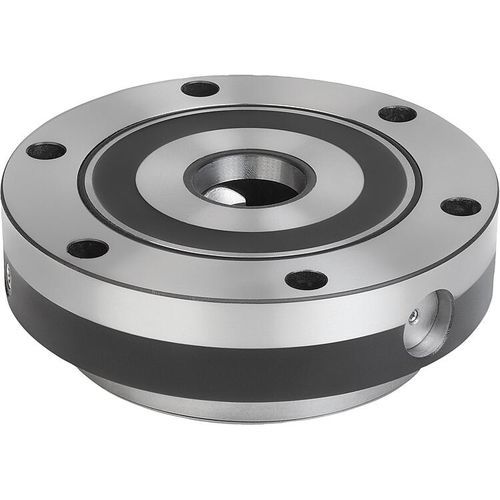

Modul-Nullpunktspannsystem 42780-15-176390

Stahlzur 5-Achs-Bearbeitungpneumatisch

UNILOCK Spannmodul ESM 176 WERKSTOFF Einsatzstahl. AUSFÜHRUNG Funktionsflächen einsatzgehärtet und geschliffen. HINWEIS Die UNILOCK Spannmodule können in Maschinentische, in Vorrichtungen (Platten, Würfel, Türme usw.) mit oder ohne Überstand in allen Lagen eingebaut werden. Die pneumatische Ansteuerung der Spannmodule kann einzeln oder gemeinsam erfolgen. Somit kann ein Nullpunkt-Spannsystem individuell hergestellt werden. Durch den modularen Aufbau kann die Anzahl und der Abstand der Spannmodule optimal an die Spannaufgabe angepasst werden. Die Rüstzeiten werden wesentlich reduziert und somit die Laufzeiten der Maschinen verlängert. Die hohen Spannkräfte werden durch das integrierte Federpaket erzeugt (die Einheit ist drucklos gespannt). Der Lösevorgang erfolgt pneumatisch. Auch bei einem Druckabfall oder Schwankungen der Druckluftversorgung bleibt die volle Einzugskraft erhalten. Alle Spannmodule haben im Standard eine Turbofunktion enthalten. Durch einen kurzen Luftimpuls am Luftanschluss „Turbo“ wird die normale Einzugskraft, welche durch die Federn erreicht wird, nochmals deutlich erhöht. Somit sind die Spannmodule auch sehr gut einsetzbar für die Schwerzerspanung. Die Nutzung der Turbofunktion für die maximale Einzugskraft wird empfohlen. Mit den UNILOCK Spannbolzen in Verbindung mit den Befestigungsschrauben M10, M12, M16 sind folgende Haltekräfte möglich: - Haltekraft (M10) 35.000 N - Haltekraft (M12) 50.000 N - Haltekraft (M16) 75.000 N Haltekraft mit Zylinderschraube DIN EN ISO 4762 -12.9.
