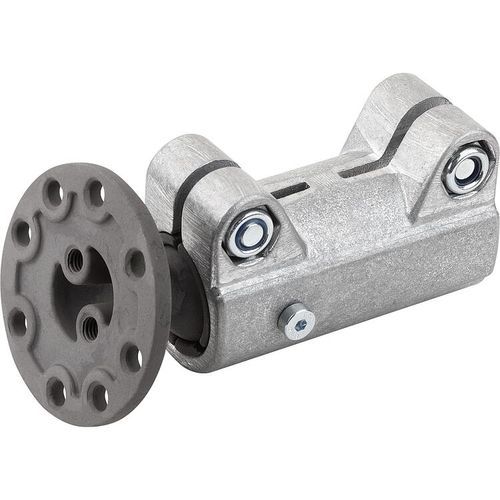

Runder Rohrverbinder 29022-5301

mit GelenkAluminiumStahl

Rohrverbinder gerade Aluminium mit Kugelgelenk Beschreibung Rohrverbinder gerade dienen der achsverlaufenden Anbindung. Sie können an Maschinen oder Gestellen angeschraubt werden. Die Rohrverbinder besitzen eine um 360° drehbare Anschlussplatte am Kugelgelenk. An diesen können Bauteile wie Sensoren, Reflektoren und andere Elemente befestigt und individuell eingestellt werden. Geeignet für Bauteile, die präzise ausgerichtet und häufig nachjustiert werden müssen. Der Schwenkbereich der Anschlussplatte beträgt 60°. WERKSTOFF Aluminiumguss. Zylinderschraube ISO 4762 und Sechskantmutter DIN 985, Stahl. AUSFÜHRUNG gleitgeschliffen. Zylinderschraube und Sechskantmutter verzinkt. ZUBEHÖR - Rund- und Vierkantrohre 29050 HINWEIS Kombinierbar mit anderen Rohrverbindern der Baugröße 30 mm. Eine spezielle Oberflächenbeschichtung des Kugelgelenks sorgt für eine hochfeste Klemmung. Max. Drehmoment zum Anziehen der Klemmschrauben: M6: 10 Nm. M8: 25 Nm. M10: 50 Nm. Bei den Angaben der Kräfte und Momente handelt es sich um unverbindliche Richtwerte, die im Einzelfall bedingt durch unterschiedliche Anwendungsbedingungen, wie z.B. Temperatur oder Oberflächenbeschaffenheit der klemmbaren Profile, nicht erreicht werden können. Die Angaben stellen weder eine Beschaffenheitsgarantie noch eine zugesicherte Eigenschaft der Produkte dar.
