Befestigungszylinder 05609 series
pneumatischKolbendoppeltwirkend

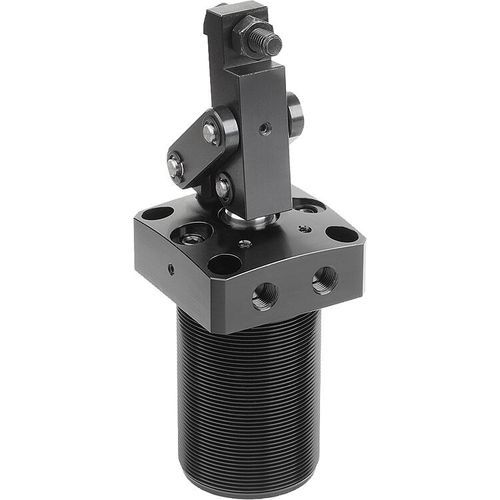

Befestigungszylinder - 05609 series - norelem - Éléments standard mécaniques - pneumatisch / Kolben / doppeltwirkend
Befestigungszylinder - 05609 series - norelem - Éléments standard mécaniques - pneumatisch / Kolben / doppeltwirkend
Befestigungszylinder - 05609 series - norelem - Éléments standard mécaniques - pneumatisch / Kolben / doppeltwirkend - Bild - 2
Befestigungszylinder - 05609 series - norelem - Éléments standard mécaniques - pneumatisch / Kolben / doppeltwirkend - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
pneumatisch
Technologie
Kolben
Konfigurierung
doppeltwirkend
Material
Stahl, Aluminium
Anwendungsbereich
Befestigung
Weitere Eigenschaften
Flanschmontage
Druck

7 bar
(101,5 psi)

Belastung

0,23 kN, 0,37 kN, 0,56 kN, 0,76 kN, 1,35 kN

Beschreibung

Hebelspanner pneumatisch einschraubbar mit Flansch WERKSTOFF Grundkörper Aluminium. Kolben Stahl. AUSFÜHRUNG Grundkörper schwarz eloxiert. Kolben hartverchromt. ZUBEHÖR 07590-05 Nutmutter DIN 70852. 05610-20 Gewindeflansch. HINWEIS Hebelspanner pneumatisch einschraubbar mit Flansch kommen bei Anwendungen zum Einsatz, bei denen geringe Spannkräfte ausreichen oder wenn der Spannpunkt zum Einlegen und Entnehmen des Werkstückes frei sein muss. Eine platzsparende Montage ist auf Grund der Bauform möglich. Mit Hilfe des Einschraubgewindes kann der Schwenkspanner in der Höhe justiert werden und ist für einen versenkten Einbau in der Vorrichtung geeignet. Auf Grund der doppeltwirkenden Funktion des Spanners, wird der Kolben mit Hilfe von Druck nach unten und nach oben gefahren. Die Hebelspanner können verwendet werden um Werkstücke mit niedrigem Profil zu spannen. Der Hebelspanner darf in seiner Hebelbewegung nicht behindert werden. F1 = bei 7 bar max. zulässigem Betriebsdruck. Im Vergleich zu Schwenkspannern können Hebelspanner mit der gleichen Größe auf Grund des Hebelmechanismus größere Spannkräfte erzeugen. Der einschraubbare Hebelspanner mit Flansch kann mit Hilfe einer Nutmutter nach DIN 70852 (07590-05) von oben oder von unten befestigt werden. Eine weitere Möglichkeit wäre, den Hebelspanner mit vier Zylinderschrauben von oben an der Vorrichtung zu befestigen. Die Position des Spannarms kann individuell angepasst werden. Der Schwenkspanner ist nur mit geölter Luft zu betreiben. Die Befestigungslöcher im Flansch haben die gleiche Abmessung wie die des Gewindeflansches 05610-20. Nutmuttern sind nicht im Lieferumfang enthalten.
