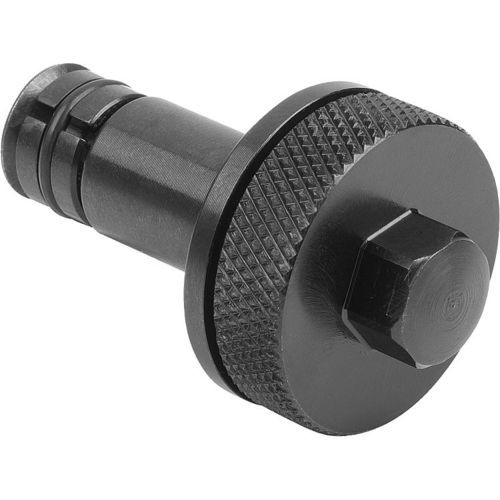

Positionierungsspindel 03156-20

Positionierzylinder mit Keilspannsystem Werkstoff Vergütungsstahl. Ausführung Brüniert. Zeichnungshinweis Das Maß H bezieht sich auf den Klemmbereich. 1) O-Ring Montage Führen Sie den Positionierzylinder durch das zu befestigende Werkstück in die Montageöffnung ein. Ziehen Sie die Schraube zunächst mit der Rändelschraube von Hand und anschließend mit einem geeigneten Schlüssel an. Das Rändelteil kann auch in einer dafür vorgesehenen Bohrung versenkt werden. Vorteile Leicht einstellbarer Spannbereich Unabhängig von Durchmesser und Oberflächenbeschaffenheit der Bohrung (bis H12) Niederzugeffekt Signifikante Erhöhung der Spannkraft bei gleichem Anzugsmoment, gegenüber der Ausführung mit Kugeln Hochwertiges Axialnadellager mit hoher Tragzahl und langer Lebensdauer Verwendung Ideal für die Befestigung von Standardelementen in verschiedenen Stärken. Der Spannzylinder kann auch für Schnellwechselsysteme verwendet werden.
