Werkstückspannfutter 03178

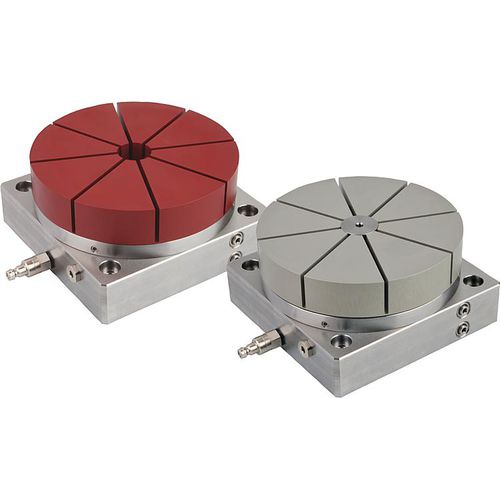

Formspanner für Rasterplatten WERKSTOFF Flanschplatte, Kolben und Grundkörper Stahl. Dichtungen NBR. Schrauben DIN EN ISO 4762 Festigkeitsklasse 8.8. Spannzange Aluminium. AUSFÜHRUNG Flanschplatte, Kolben und Grundkörper rostbeständig, blank. Schrauben verzinkt. Spannzange rot oder farblos eloxiert. HINWEIS Formspanner mit Grundplatte zur Montage auf Rasterplatten mit Rastermaß 50 mm. Die Flanschplatte kann Spannzangen für die Außenspannung sowie Spannzangen für die Innenspannung aufnehmen. In die Spannzange wird die Kontur des zu spannenden Werkstücks eingebracht. Es sind Freiformflächen und asymmetrische Konturen möglich. Das integrierte Federpaket erzeugt eine Spannkraft von 5,8 kN. Durch ein Nachspannen mit Druckluft kann die Spannkraft auf bis zu 43,5 kN erhöht werden. Das Lösen des Spanners erfolgt durch Einleiten von Druckluft auf die untere Kolbenfläche. Dabei wird der Kolben nach oben gedrückt und löst so den Spannvorgang der Spannzange. Spannbereich 0,2 mm. Wiederholgenauigkeit < 0,01 mm. ZUBEHÖR Spannzange für Außen- oder Innenspannung 03179
