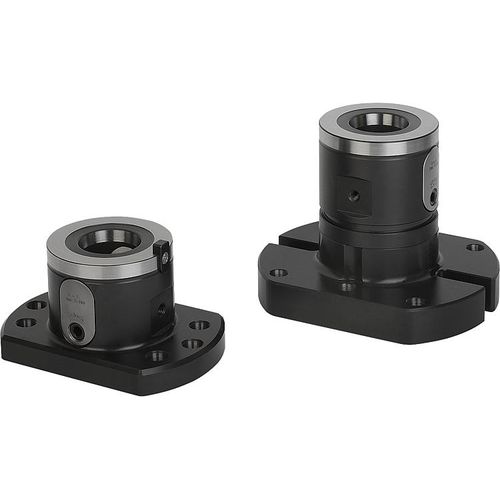

Mechanisches Klemmelement 42200

für Werkstücke

UNILOCK 5-Achs-Basismodul Systemgröße 80 mm Werkstoff Vergütungsstahl. Ausführung Grundkörper oxidiert. Funktionsflächen gehärtet und geschliffen. Hinweis Die UNILOCK 5-Achs-Basismodule sind adaptierbar direkt auf Maschinentische mit Lochrastersystem oder Maschinentische in T-Nutenausführung, sowie auf Rasterpaletten mit Rasterabstand 40/50 mm Systemgröße M12. Passend zu UNILOCK Nullpunkt Spannsystem mit UNILOCK Spannbolzen. Mit einem entsprechenden Adapterspannbolzen kann auch auf die gängigen Nullpunkt-Spannsysteme direkt aufgebaut werden. Mit den UNILOCK Spannbolzen in Verbindung mit den Befestigungsschrauben M10, M12, M16 sind folgende Haltekräfte möglich: - Haltekraft (M10) 35.000 N - Haltekraft (M12) 50.000 N - Haltekraft (M16) 75.000 N Haltekraft mit Zylinderschraube DIN EN ISO 4762 -12.9 Spannbolzen dürfen nur in Verbindung mit einer montierten Wechseleinheit im Spannmodul gespannt werden. Auf Anfrage Mit Verdrehsicherung
