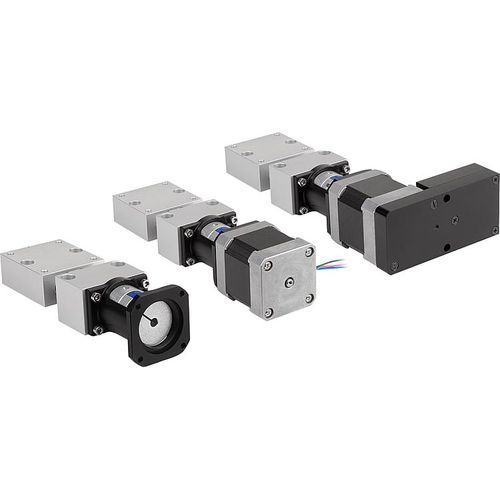

Linearer Positioniertisch 21080

motorisiertAluminium

Positioniertische kurz mit elektrischem Antrieb koaxial Werkstoff: Lagerbock und Schlitten Aluminiumlegierung. Führungssäulen und Gewindespindel Edelstahl. Gleitlager für Führungssäulen und Spindelmutter aus hochwertigem Spezial-Kunststoff. Klauenkupplung Aluminium mit Kupplungsstern aus Polyurethan. Ausführung: Aluminiumlegierung eloxiert. Edelstahl gehärtet und geschliffen. Gewindespindel mit Kugellagerung. Bestellhinweis: Position von Kabelausgang bzw. Steuerungseinheit wird wie in der technischen Zeichnung dargestellt geliefert. Hinweis: Positioniertische für motorische Verstell- und Positionieraufgaben. Die Gleitbuchsen und Spindelmuttern eignen sich für den Trockenlauf, es wird aber eine Schmierung mit einem Fett für Kunststoffgleitlager empfohlen. Die passende Programmiersoftware und Schnittstellenkabel für den Schrittmotor mit Positioniersteuerung bieten wir als Zubehör (21088) mit an. Der Schrittmotor mit seiner Auflösung von 200 Schritten pro Umdrehung ermöglicht eine rechnerische Positioniergenauigkeit aus einer Richtung kommend von 0,005mm. Die absolute Positioniergenauigkeit aus einer Richtung kommend beträgt 0,01mm. Das System kann mit einer Einschaltdauer von 100% betrieben werden. Kombinierbar mit allen anderen Bauteilen der gleichen Baugröße. Technische Daten: Steigung Gewindespindel: 2 mm Axialspiel Gewindespindel: <0,04 mm Radialspiel Führungen: <0,02 mm max. Eingangsdrehzahl: 600 U/min max. Verfahrgeschwindigkeit: 20 mm/s max. Einschaltdauer: 100 % Einsatztemperatur: +10 °C bis +50 °C
