Schalengriff 06960
Aluminiumflachrechteckig

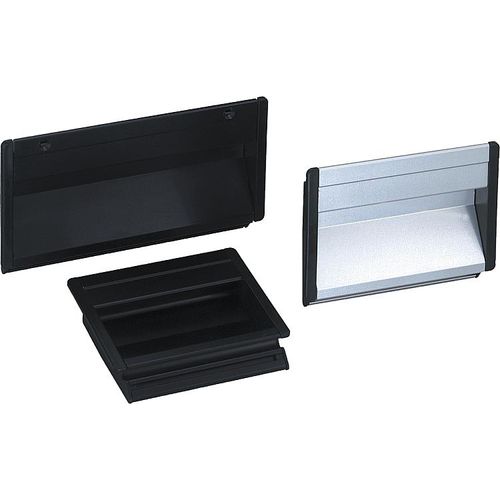

Schalengriff - 06960 - norelem - Éléments standard mécaniques - Aluminium / flach / rechteckig
Schalengriff - 06960 - norelem - Éléments standard mécaniques - Aluminium / flach / rechteckig
Schalengriff - 06960 - norelem - Éléments standard mécaniques - Aluminium / flach / rechteckig - Bild - 2
Schalengriff - 06960 - norelem - Éléments standard mécaniques - Aluminium / flach / rechteckig - Bild - 3
Schalengriff - 06960 - norelem - Éléments standard mécaniques - Aluminium / flach / rechteckig - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Schalen
Material
Aluminium
Form
flach, rechteckig
Weitere Eigenschaften
festinstalliert, rost einbaufähig
Größe

Max: 167 mm
(6,57 in)

Min: 100 mm
(3,94 in)

Beschreibung

Schalengriffe Werkstoff: Griffschale aus Aluminiumprofil. Abschlusskappen Polyamid. Form A Befestigung durch Gummiprofil. Form B Befestigung durch 2 Senkschrauben, Stahl. Ausführung: Griffschale glasgestrahlt, satiniert und schwarz oder naturfarben eloxiert. Gummiprofil schwarz. Befestigungsschrauben verzinkt. Hinweis: Schalengriffe Form A können ohne Schraubbefestigung für Blechstärken von 1-2,5 mm verwendet werden. Dabei gewährleisten 2 eingezogene Gummiprofile für absolute Einbausicherheit. Schalengriffe Form B können alternativ mit 2 Senkschrauben von außen befestigt werden. Zwei um 90° versetzte Kreuznuten für M4 Schrauben ermöglichen einen Masseanschluss und können als Montagehilfe für zusätzliche Einbauteile dienen. Montage: Nach Einzug des unteren Gummiprofils werden die beiden Seitenkappen auf die Griffschale gedrückt. Nun wird der Griff unter 45° über den unteren Rand der Montageöffnung gesteckt und anschließend gegen die Gehäusewand gehalten. Je nach Ausführungsart wird jetzt das 2. Gummiprofil in die obere Nut eingedrückt oder die Befestigung erfolgt durch 2 Senkschrauben.
