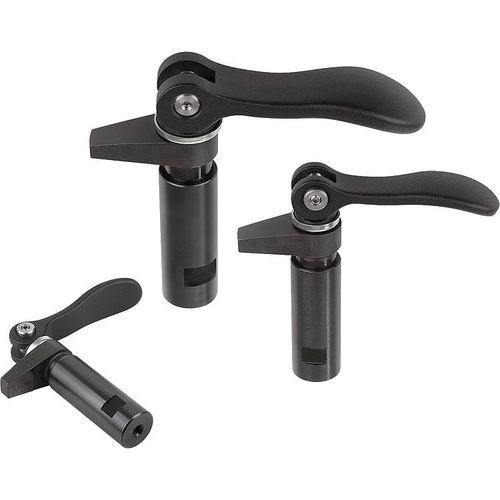

Exzenterhebel 04371

Exzenterhebel - 04371 - norelem - Éléments standard mécaniques
Exzenterhebel - 04371 - norelem - Éléments standard mécaniques
Exzenterhebel - 04371 - norelem - Éléments standard mécaniques - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Beschreibung

Spannhaken mit Bund und Exzenterhebel Werkstoff: Grundkörper und Spannhaken Vergütungsstahl. Griffhebel aus Aluminiumguss EN AC-46200. Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt. Achsbolzen, Stiftschraube und Scheibe Edelstahl 1.4305. Ausführung: Grundkörper und Spannhaken vergütet und brüniert. Griffhebel schwarz pulverbeschichtet. Druckscheibe schwarz. Achsbolzen, Stiftschraube und Scheibe blank. Hinweis: Ideal für Spannungen bei denen die Teile von oben eingelegt werden sollen da der Spannhaken zum Einlegen und Entnehmen der Werkstücke geschwenkt werden kann. Die exakte Spannhöhe wird über das an der Stiftschraube befindliche Feingewinde mit Hilfe eines Schraubendrehers eingestellt. Mit der Sicherungsschraube kann diese Einstellung gesichert werden. Das Maß S entspricht dem Spannhub des Exzenters. Zeichnungshinweis: 1) Sicherungsschraube für Stift 2) Stiftschraube zur Feinjustage des Spannhebels

VIDEO
