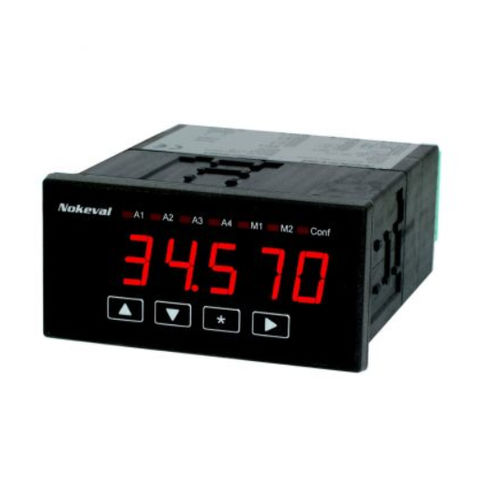

Prozessanzeiger 2071 series

TemperaturdigitalLED

2071 Einbaumessgerät für serielle Kommunikation - Serielle Eingänge RS-232 und RS-485 - 6-stellige prozessorbasierte LED-Anzeige - Eingang galvanisch isoliert - Tasten auf der Frontplatte können gelesen werden - Spannungsversorgung 85..240 VAC oder 24 VDC/ 24 VAC - Schutz der Frontplatte IP65 Das Panelmeter 2071 ist für die serielle Kommunikation ausgelegt. Es verwendet das einfache Nokeval-SCL-Protokoll, bei dem nur die Adresse, der Wert und die Prüfsumme gesendet werden. Das Panelmeter verfügt sowohl über das serielle Eingänge RS-232 und RS-485 als Standard. Der serielle Bus ist vom Prozessor und von der Stromversorgung galvanisch getrennt. Im Konfigurationsmodus können Sie die Adresse, die Baudrate und die Art des Zahlenwerts einstellen, der nach dem Anschluss an die Stromversorgung auf der Anzeige erscheinen soll. In industriellen Umgebungen wird immer die Verwendung des adressierbaren seriellen Signals RS-485 empfohlen. 31 Displays können an einen Bus und mit Hilfe eines seriellen Datenwandlers (721R) an einen anderen Bus angeschlossen werden 31 Displays können hinzugefügt werden. Die maximale Entfernung des Busses beträgt 1 km. Der serielle RS-232-Eingang akzeptiert nur ein an den Bus angeschlossenes Display. Die maximale Entfernung beträgt 15 m der Panel-Schutz ist IP65. Die Panelmeter der Serie 2000 sind sehr flexibel und einfach zu modifizieren, indem Eingangskarten für verschiedene Arten von Sensoren, wie z.B. Temperatursensoren, Impulssensoren, serielle Eingänge usw., ausgetauscht werden. Die die Modifikation erfordert keine Kalibrierung. Die optionalen Karten sind für alle Instrumente dieser Produktfamilie gleich. Jeder Panelmeter-Typ hat sein eigenes Datenblatt. Für 1 bis 3 Einbaumessgeräte können separate Feldgehäuse geliefert werden. Das 2071 ist auch in der Feldanzeigerserie, Modell 2800-2071, erhältlich.
