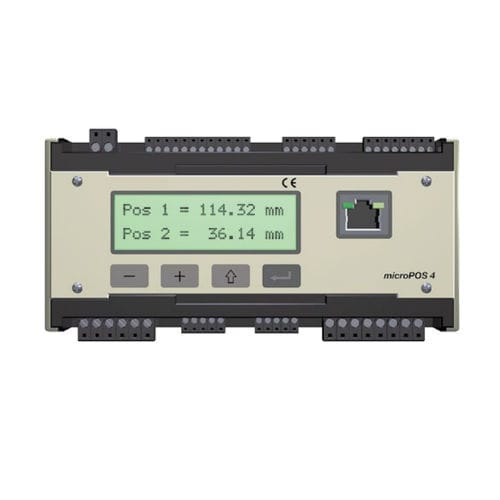

Analoge Positioniersteuerung MicroPOS-4

kompaktfür Aktuatoren

MicroPOS 4 ist ein digitales Servogerät, das sich für die sehr genaue Positionierung von zwei separaten elektrohydraulischen Stellantrieben mit Wegaufnehmern eignet. Zusammen mit Kraftmessdosen oder Druckaufnehmern bildet microPOS 4 eine starke Einheit zur genauen Regelung von Kraft- oder Drucksollwerten. MicroPOS 4 nutzt die Buskommunikation über MODBUS-RTU, was eine schnelle und sichere Datenübertragung ermöglicht und die Möglichkeit bietet, mehrere Servoeinheiten über ein gemeinsames Kabel an ein übergeordnetes Steuersystem anzuschließen. Ein separater Kommunikationsanschluss dient zur Einstellung der Servoparameter durch einen Computer mit Terminalprogramm. MicroPOS 4 verwaltet zwei Servokanäle in Positions-, Kraft- oder Druckregelung. Die Sollwerte für die Servos werden von der übergeordneten Steuerung übertragen und mit den von Wegaufnehmern oder Kraftmessdosen gemessenen Rückführwerten verglichen. Über Parameter in der Servoeinheit werden Maximalgeschwindigkeit, Beschleunigung und Arbeitsbereich für die Servokanäle gesteuert. Die Ein- und Ausgänge der Servoeinheit können für verschiedene Funktionen programmiert werden, wie z. B.: befohlener Stopp, Service, In Position, Alarm der internen Funktionskontrolle. MicroPOS 4 speichert alle eingestellten Parameterwerte in einem internen Speicher, auch nach einem Stromausfall. MicroPOS 4 ist eine kompakte Einheit, die für die Montage auf einer DIN-Schiene konzipiert ist. Anschluss über steckbare Schraubklemmen Merkmale - 2 einzelne Servokanäle - Analoge Eingänge: Wegaufnehmer 0-10 V und Druck-/Kraftaufnehmer ±25 mV - Analoge Ausgänge: ±10 V - ±100 - ±50 oder 20 mA - Aktualisierungsfrequenz: 200 Hz - Modbus-Kommunikation über RS-485 - Speisung: 24 VDC - Kompakte Installation auf DIN-Schiene - CE-Kennzeichnung, erfüllt EMC und LVD
