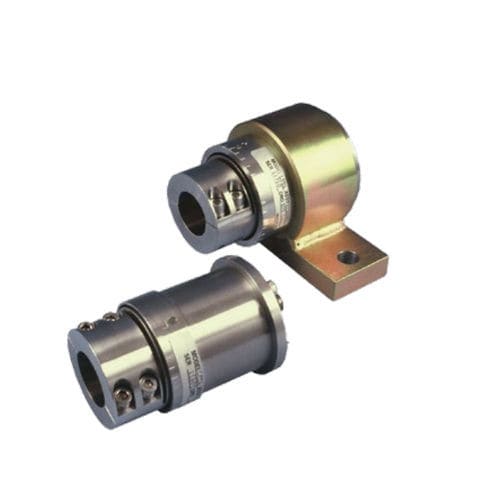

Biegestab-Kraftaufnehmer GLT

Zugkraftkompakt

Die BLH Nobel GLT-Messwandler bieten eine stabile, genaue und wiederholbare Leistung für Bahnspannungsanwendungen mit geringer Kraft, einem großen Bereich von Betriebsspannungen, einem kleinen Umschlingungswinkel oder einem hohen Verhältnis zwischen Rollengewicht und Spannkraft. Die Leistung ist um 50 % besser als bei Halbleiterzellen mit Halbbrücke, und die Drift ist praktisch eliminiert. Die werkseitige Kalibrierung mit genau abgestimmten Ausgangssignalen macht eine Kalibrierung vor Ort und eine kostspielige Nachkalibrierung nach der ersten Einrichtung überflüssig. Nullpunkt- und Spanneneinstellungen bleiben auch bei Zugkräften im unteren Bereich von Anwendungen mit großem Messbereich stabil. Ritzmarkierungen ermöglichen eine schnelle Ausrichtung der GLT mit der resultierenden Zugkraft. Es sind sowohl Rahmen- (Standard) als auch optionale Stehlager-Montagekonfigurationen für Totwellen-Rollenbaugruppen erhältlich. Die Aufnehmer der GLT-Serie für Bahnspannungsanwendungen mit geringer Kraft verwenden einen Differential-Biegebalkenaufnehmer mit einer vollständigen Wheatstone-Brücke für hervorragende Stabilität, Temperatur- und Leistungsspezifikationen. Die Aufnehmer sind aus rostfreiem Stahl gefertigt, um eine lange Lebensdauer in korrosiven Umgebungen zu gewährleisten. Jedes Gerät kann gedreht werden, um die resultierende Zugkraft zu messen, nicht nur eine Komponente der Kraft. Der elektrische Vollbrückenausgang jeder Einheit ist mit einer Toleranz von besser als 0,25 % kalibriert. In Verbindung mit BLH Nobel-Instrumenten kann die Systemkalibrierung ohne die Verwendung von Totgewichten oder anderen Quellen bekannter Kraft durchgeführt werden. Die Einstellungen für Nullpunkt und Spanne bleiben auch bei Zugkräften am unteren Ende des großen Messbereichs stabil. Anwendungen: Converting Equipment Auf-/Abwickler/Aufwickler Beschichter/Laminatoren Druckmaschinen
