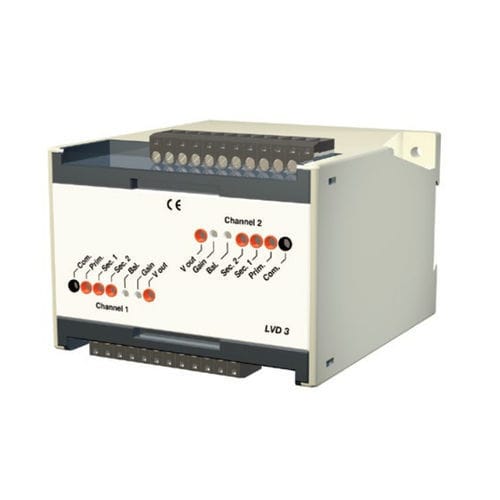

Signalaufbereiter für DIN-Schiene LVD 3

für LVDT-Transducer

Der Signalaufbereiter LVD 3 wurde für genaue und schnelle Positionsmessungen mit LVDT-Aufnehmern entwickelt und besteht aus zwei identischen Kanälen, die voneinander und von der Stromversorgung galvanisch getrennt sind. Jeder Kanal verfügt über einen Oszillator, der den Messwertaufnehmer mit Wechselstrom versorgt, Eingänge für die beiden positionsempfindlichen Signale des Messwertaufnehmers und einen einstellbaren Signalverstärker mit Strom- und Spannungsausgang. Die Kalibrierung des LVD 3 und der angeschlossenen LVDT-Aufnehmer erfolgt einfach über Schalter, Potentiometer und Prüfbuchsen auf dem Modul. Der LVD 3 wird auf einer DIN-Schiene oder einer beliebigen Fläche montiert. Alle elektrischen Verbindungen zum Modul werden über eine steckbare Klemmleiste für jeden Kanal hergestellt. Merkmale - 2 einzelne Messkanäle - Erregung des Aufnehmers: 2,5-3,2 kHz - Primär-Rückkopplung oder Summen-Rückkopplung - Spannungsausgang: 0-10 oder ±10 V - Stromausgang: 4-20 mA - Spannungsversorgung: 24 VDC - Schnelle Montage auf DIN-Schiene - CE-Kennzeichnung - erfüllt EMC
