Datenregistriergeräte Software

für Modbus-SteuerungenWindows

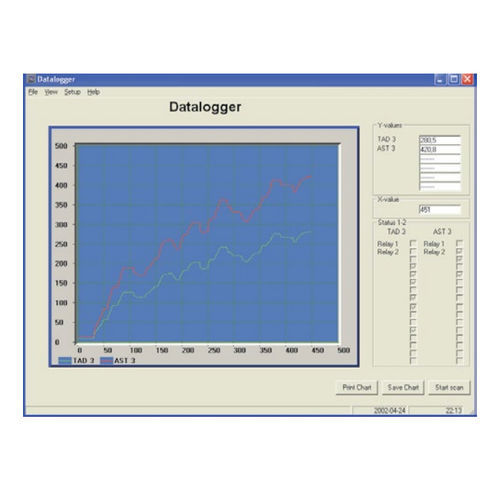

Grundlegende Funktionen umfassen: -Plotten von bis zu 6 Kurven in einem Diagramm, -Plot-Modus kann entweder y/t oder x/y sein, -kann bis zu 2000 Punkte (pro Kurve) in jedem Scan plotten, -Zeit zwischen jedem Punkt kann zwischen 0,05 und 65 s eingestellt werden, -Ein Scan kann manuell gestartet werden, oder auf einen Wert oder ein Register-Bitmuster ausgelöst werden, -Stop der Abtastung kann manuell erfolgen oder durch einen Wert oder ein Bitmuster eines Registers ausgelöst werden., -Sechs Statusregister (bitbezogen) können angezeigt werden und jedes Bit kann mit einem Namen versehen werden., -Die Grafik kann gezoomt, gescrollt und in zwei verschiedenen Formaten auf der Festplatte gespeichert werden. Das eine Format ist ein "Datenlogger-Dateiformat" (.dlo), das im Datenlogger-Grafikfenster geöffnet und neu erstellt werden kann, und das andere Format ist das Portable Network Graphics (.png)-Format, das eine verlustfreie Komprimierung der Bitmap bietet und in viele andere Programme importiert werden kann. Der Dateiname wird aus dem Systemdatum und der Uhrzeit abgeleitet (JJJJ-MM-TT HHMMSS.dlo oder JJJJ-MM-TT HHMMSS.png) und die Dateien werden in den unter dem Menü Setup angegebenen Ordnern gespeichert. Eigenschaften -Datalogger ist ein Plot- und Logging-Utility-Programm -kann in Verbindung mit jedem Gerät mit Modbus-Kommunikationsanschluss verwendet werden (z.B. AST3, WST3, TAD3, microPOS, WEI) -Läuft unter Windows 95/98/NT4/Me/2000/XP
