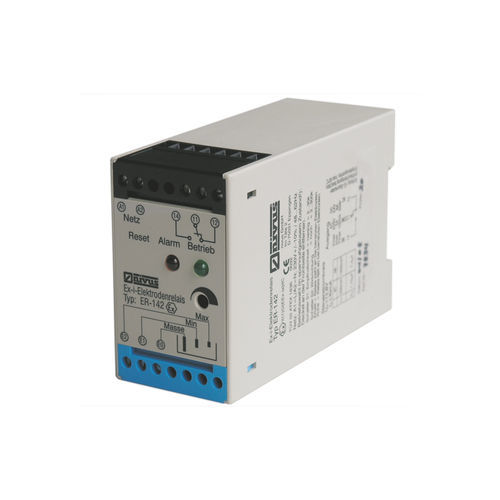

Konduktiver Niveauschalter ER-142

für Flüssigkeitenelektronisch

Zur Grenzstanddetektion von leitfähigen explosiven Flüssigkeiten sowie Steuerung und Regelung in Verbindung mit konduktiven Stab- und Hängeelektroden. -Kostengünstig in der Anschaffung -Ex-ia-Ausführung Zone 0 -Schmalbauweise – nur 22,5 mm breit -Optische Alarm- und Betriebsanzeige -Ruhe- oder Arbeitsstromprinzip einstellbar -Potentialfreier Ausgang als Wechsler Anwendung Die Elektrodenrelais Typ ER-142 und ER-143 sind für unsere konduktiven Elektroden ausgelegt, die in Bereichen mit explosiver Atmosphäre montiert sind. Die Einsatzmöglichkeiten erstrecken sich auf alle Bereiche, in denen leitfähige, flüssige Medien zu erfassen, zu steuern oder zu regeln sind. Hierbei können sowohl Grenzstanderfassung (Überlauf, Trockenlauf, Max-Alarm) als auch Min.-/Max.-Steuerungen, Pumpensteuerungen(Hysterese) realisiert werden. Die Elektrodenrelais dienen als Schnittstelle zwischen Ex- und Nicht-Ex-Bereich. Sie selbst dürfen nicht in Ex-Bereichen betrieben werden. Die sichere Trennung ist von der PTB geprüft und bescheinigt. Die Geräte sind auch als Kontaktschutzrelais einsetzbar, wenn z.B. Geber nur eine geringe Kontaktbelastung erlauben, jedoch größere Lasten geschaltet werden sollen. Aufbau Die Elektrodenrelais bestehen im Wesentlichen aus den vier Funktionseinheiten Netzteil, eigensichere Einheit, potentialfreier Ausgang sowie Mess- und Auswerteelektronik. Der potentialfreie Ausgang besteht beim ER-142 aus einem Wechselkontakt, beim ER-143 aus zwei Wechselkontakten (gleichzeitig betätigt). Eine komplette Funktionseinheit zur Erfassung, Steuerung und Regelung von Füllständen bilden die Relais in Verbindung mit unseren Stab- und Hängeelektroden.
