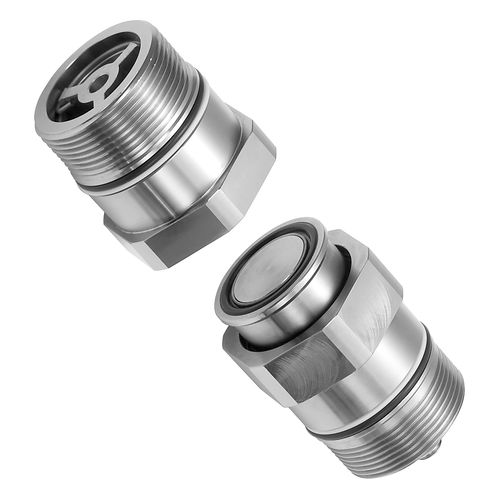

Schnellkupplung MALC-SP

hydraulischpneumatischMuffen

Sicheres Verbinden von Zuleitungen in unterschiedlichen Größen und mit unterschiedlichen Medien. Spezielle Ausführung minimiert den Lufteinschluss beim Verbindungsvorgang. • - Nahezu verdoppelte Durchflussrate im direkten Vergleich mit herkömmlichen Multi-Kupplungen. Dadurch können die Größen der Basisplatten verkleinert werden (die Durchflussrate ist von der Kupplungsgröße abhängig). • - Unsere MALC-Typen können eine Axialverschiebung von bis zu 2 mm aushalten, während diese bei herkömmlichen Multi-Kupplungen maximal 0,6 mm ist. • - Verbinden unter Druck bis maximal 20 bar durch spezielle Ausformung der Ventile in Körperteil und Stecker möglich. • - Im verbundenen Zustand beträgt der Abstand zwischen Körperteilende und Steckerende lediglich 30 mm. Daher kann jede Baugröße der Kupplungen auf derselben Basisplatte verwendet werden. • Flachdichtende Ventilform, dadurch kein Herausspritzen des Mediums und kein Lufteinschluss beim Verbinden. Spezifikationen Optimale Medien: Luft / Wasser / Hydrauliköl Betriebsdruck: 50 bar Absperrung: beidseitig Material: Edelstahl Dichtung: FKM Größe: 1/4" / 3/8" / 1/2" / 3/4"
