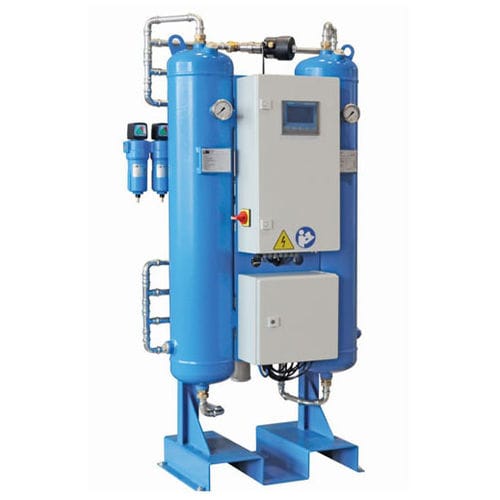

Rein-Stickstoffgenerator N-GEN

ProzessPSA

Die N-GEN Stickstoffgeneratoren extrahieren den verfügbaren Stickstoff in der Umgebungsluft aus den anderen Gasen durch Anwendung der Druckwechseladsorption (PSA). Beim PSA-Verfahren wird komprimierte, gereinigte Umgebungsluft auf ein Molekularsiebbett geleitet, das den Stickstoff als Produktgas durchlässt, aber andere Gase adsorbiert. Das Sieb gibt die adsorbierten Gase an die Atmosphäre ab, wenn das Auslassventil geschlossen wird und der Druck im Bett auf den Umgebungsdruck zurückgeht. Anschließend wird das Bett mit Stickstoff gespült, bevor frische Druckluft für einen neuen Produktionszyklus zugeführt wird. Um einen konstanten Produktfluss zu gewährleisten, verwenden NG Stickstoffgeneratoren zwei Molekularsiebbetten, die abwechselnd zwischen der Adsorptions- und der Regenerationsphase wechseln Merkmale betriebsdruck - 6-10 bar betriebstemperaturbereich - 5 bis 35 °C - - - - - - temperaturbereich der Umgebungsluft - bis zu 40 °C taupunkte (atmosphärisch) - < -40 °C leistung - 3 bis 442,5 Nm3/h reinheit - bis zu 99,999 % STANDARDAUSRÜSTUNG - Satz von externen Zuluftfiltern - Adsorbergefäße aus Kohlenstoffstahl - Langlebige pneumatische Ventile - Interne Verrohrung & Fittings aus verzinktem Kohlenstoffstahl - Stickstoff-Durchflussregelung - Steuerungssystem mit SIEMENS PLC - WebControl
