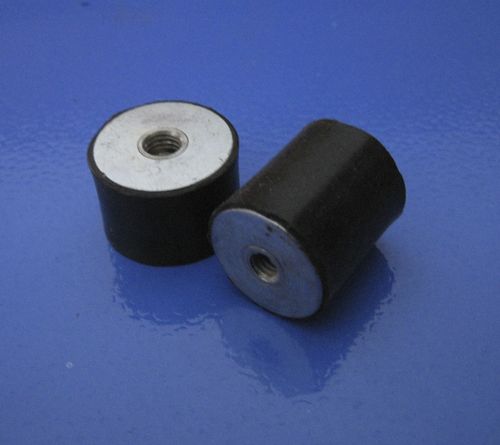

Zylindrische elastische Lagerung BS-C series

Elastomerfür Gebläseaktiver Schwingungsdämpfer

BETRIEB UND INSTALLATION Ihre Elastizität ist in allen Richtungen parallel zu den Ankern viel größer als in der Senkrechten richtung. Der Gummi arbeitet je nach Richtung auf Druck- oder Scherbasis es wird zur Installationszeit eingelegt. Diese Ausrichtung richtet sich nach der Nutzung und dem Ziel. Er wird daher je nach gewähltem Modell mit Muttern oder Schrauben installiert, mit einem Teil die am festen Fahrgestell und die andere an der aufzuhängenden Maschine befestigt ist. ANWENDUNGEN Die BS-C-Typen eignen sich besonders für die Installation auf kleinen motor-Pumpen, Motor-Ventilatoren, Trockner, Siebe, Kompaktoren, Waschmaschinen, Elektromotoren, bordbedienpulte, Messgeräte, Schaltschränke, Mikrofone, leuchtstoffröhren, etc. Typ - Härte - Maximale Belastung - Statisch - Abmessung in mm Durchbiegung - H - D - S - M I.R.H.D. - kg - mm BS-C30/30 - 60 - 40 - 2,7 - 30 - 30 - 30 - 8 - M8 BS-C40/30 - 60 - 76 - 2,5 - 30 - 40 - 10 - M10 BS-C50/35 - 60 - 120 - 3,9 - 35 - 50 - 10 - M10 BS-C75/40 - 60 - 300 - 4,8 - 40 - 75 - 12 - M12 BS-C100/60 - 60 - 520 - 5,3 - 60 - 100 - 14 - M16
