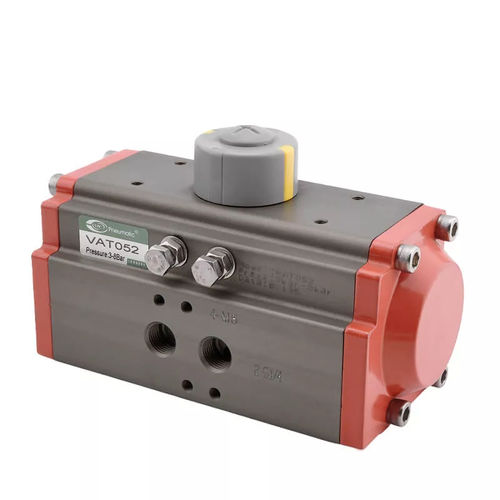

Pneumatischer Ventilantrieb VAT Series

drehbarKolbenISO 5211

Modulares Programm zur Montage von Vierteldrehventilen wie Kugelhähnen und Absperrklappen Vollständige Konformität mit der neuesten Spezifikation: ISO5211 DIN3337 VDVDE3845 und NAMUR Stellungsrückmeldung mit Typ 1061 möglich (auch für Ex-Anwendungen) Produkteigenschaft Bei pneumatischen Drehantrieben handelt es sich um einfach oder doppelt wirkende pneumatische Linearkolbenantriebe mit geringem Wartungsaufwand, bei denen die lineare Bewegung des Kolbens aufgrund der Steuerluft eine 90°-Drehung des angeschlossenen Ventils bewirkt. Die Aktuator-Ventil-Kopplung erfolgt über eine universelle mechanische Schnittstelle nach ISO 5211.Der Status von Kugel- oder Absperrklappen kann über die Rückmeldeschalter von 1061 überwacht werden. Produktspezifikationen ■ Arbeitsmedium ﹡Trockene oder geölte Luft oder Trägheitsgas, die mit den Innenteilen und dem Schmiermittel des Zylinders kompatibel sein sollten. ﹡Die Temperatur des Betriebsmediums beträgt mindestens -20℃ ﹡Die Größe des Verunreinigungspartikels beträgt maximal 30 μ.Wenn der Positionierer benötigt wird, kann die Abmessung sein am größten 5μ.
