Mittelspannungsschaltanlage HXGT6A-12(24)
metallgeschotteteSF6-gasisoliertIndustrie

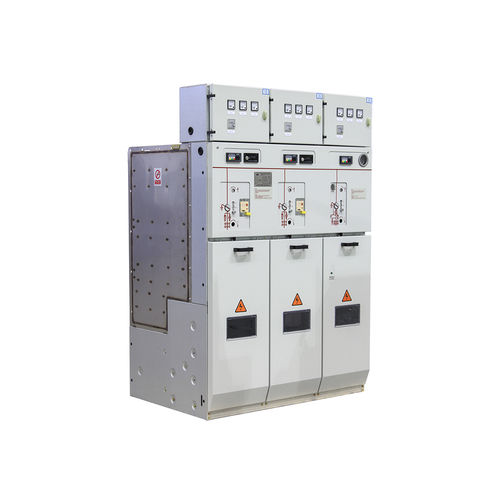

Mittelspannungsschaltanlage - HXGT6A-12(24) - Ningbo Tianan (Group) CO.,Ltd. - metallgeschottete / SF6-gasisoliert / Industrie
Mittelspannungsschaltanlage - HXGT6A-12(24) - Ningbo Tianan (Group) CO.,Ltd. - metallgeschottete / SF6-gasisoliert / Industrie
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Elektrische Merkmale
Mittelspannung
Aufbau
metallgeschottete, SF6-gasisoliert
Anwendung
Industrie
Primärstrom

630 A, 1.250 A

VAC

12 V, 24 V

Beschreibung

Die gasisolierte, metallgekapselte Innenraum-Schaltanlage HXGT6A-12(24) ist eine von Tianan Electric unabhängig entwickelte neue Generation von Ringnetz-Schaltanlagen mit einer Spannungsebene von 12kV (24kV). Es handelt sich um ein hervorragendes Produkt, das auf der Grundlage der ursprünglichen Technologie des aufblasbaren Ringnetzschranks HXGT6-12 verbessert wurde. Er hat im Mai 2016 die Typprüfung im Xi'an National High Voltage Electrical Apparatus Testing Center bestanden und auch die deutsche TüV Rheinland-Zertifizierung erhalten. Alle stromführenden Hochspannungskomponenten des Produkts sind in einem Edelstahlgehäuse (IP67) versiegelt, das mit SF6-Gas bei einem niedrigeren Druck (0,02~0,04MPa Überdruck, 20℃) gefüllt ist und frei von äußeren Umgebungsbedingungen wie Kondensation, Verschmutzung und kleinen Tieren ist. Es kann in rauen Umgebungen verwendet werden. -Besteht die Zertifizierung durch den TüV Rheinland; -Bestandener Höhentest in 4000 Metern Höhe; -Nennstrom 630A~1250A; -Die Gesamtgröße eines einzelnen Fachs beträgt 350×820×1600; -Vollständige Funktionen, mit drei Funktionseinheiten: Lastschalter, kombiniertes Elektrogerät und Schutzschalter; der Lastschalter verfügt über eine Lichtbogenlöschgitter-Kühlstruktur mit starker Lichtbogenlöschfähigkeit; -Der Betriebsmechanismus verwendet einen selbst entworfenen und ausgereiften Mechanismus für die Funktionseinheiten und einen Drei-Stationen-Isolationsmechanismus, der sich durch seine Vielseitigkeit und Zuverlässigkeit auszeichnet; der Isolationsbruch des Drei-Stationen-Isolationsschalters ist sichtbar; -Die jährliche Leckluftrate beträgt weniger als 0,1 %; -Es kann verschiedene Erweiterungsmethoden erfüllen und das Layout der gleichen Box realisieren.

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Ningbo Tianan (Group) CO.,Ltd. anzeigen
