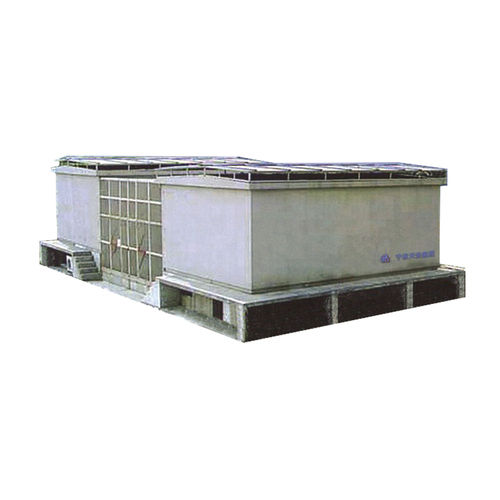

Umspannwerk für Verteiler ZBW3-40.5

präfabriziertfür äußeren Bereich

Die vorgefertigten Umspannwerke der Serie ZBW3-40.5 vereinen 35kV-Hochspannungselektrik, 35/10, (6), (0,4)kV-Leistungstransformatoren, 10kV-Schaltschränke, 0,4kV-Niederspannungsschränke, DC-Batterieabschirmungen und Relaisschutzabschirmungen nach dem vorgegebenen Plan Eine Reihe von Hochspannungs-Umspannwerken miteinander kombiniert. Es gibt zwei Arten von Strukturen: integrierte und geteilte. Der Rahmen wird nach einer Schutzbehandlung aus Profilstahl geschweißt und mit einer Platte aus einer Aluminiumlegierung abgedeckt; die Oberseite des Kastens ist eine zweischichtige Hohlstruktur mit einer abgeschnittenen Schräge auf der Oberseite, um Wasseransammlungen zu verhindern. Die Oberfläche des Gehäuses ist beschichtet. Die Wärmeableitung des Leistungstransformators erfolgt durch eine Kombination aus natürlicher Belüftung und Zwangsbelüftung; der Hoch- und Mittelspannungsschaltschrank verfügt über Klimaanlagen und Antikondensationsvorrichtungen zur Kontrolle von Temperatur und Feuchtigkeit. Alle Funktionsräume und Gänge sind mit Beleuchtungslampen ausgestattet, die eine einfache Bedienung und Beobachtung ermöglichen. Städtische Hochhäuser, städtische und ländliche Gebäude, Wohnviertel, Bahnhöfe, Docks, Häfen, Parks, Einkaufszentren, High-Tech-Entwicklungszonen, kleine und mittlere Fabriken, Bergwerke und Ölfelder, verteilte Photovoltaik-Kraftwerke, temporäre Baustromanlagen und andere Orte. -Der Prototyp hat den Test in einer Höhe von 4000 Metern bestanden; -Der Hochspannungsschrank kann als Überkopf- oder Kabeleinführung verwendet werden; -Kompakte Struktur und geringe Größe, die Fläche des Produkts mit der gleichen Kapazität ist nur 1/10~1/5 der herkömmlichen Umspannwerk; -Korrosionsschutz, wasserdicht, staubdicht, vollständig geschlossen, beweglich, mit langfristigen Außeneinsatzbedingungen, lange Lebensdauer, schönes Aussehen;
