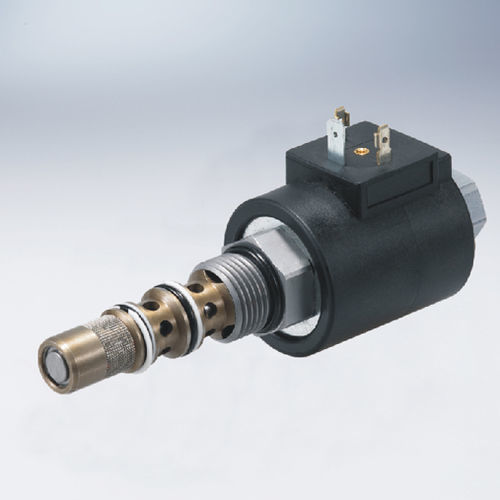

Patronenventil HY-TS98-31elektrischhydraulischvorgesteuert
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Patronen
- Betätigung
- elektrisch, hydraulisch, vorgesteuert
- Funktion
- Sperr
- Medium
- für Öl
- Korpus
- Einschraub
- Anwendung
- für Industrieanwendungen
- Weitere Funktionen
- Reduzier
- Weitere Eigenschaften
- proportional
- Druck
207 bar
(3.002,3 psi)- Temperatur
Max: 175 °C
(347 °F)Min: -30 °C
(-22 °F)- Durchsatz
11,4 l/min
(3,01 us gal/min)
Beschreibung
Beschreibung:
Ein einschraubbares, vorgesteuertes, hydraulisches Druckminder-/Entlastungsventil im Patronenstil, das über einen variablen elektrischen Eingang stufenlos über einen vorgeschriebenen Bereich eingestellt werden kann. Der Druckausgang ist proportional zum Gleichstromeingang. Dieses Ventil ist für den Einsatz als Druckbegrenzungsgerät in anspruchsvollen Anwendungen vorgesehen.
Vorgang:
Ohne angelegten Strom ermöglicht der TS98-31 einen Doppelfluss von ③ nach ④ und blockiert gleichzeitig ②. Wenn die Spule erregt ist, ist ③ mit ② verbunden und der Druck an ③ wird proportional zum Betrag des an die Spule angelegten Stroms gesteuert. Wenn der Druck an ③ den durch die Spule induzierten Wert überschreitet, wird der Druck an ④ entlastet. Der Gegendruck am Anschluss ④ addiert sich im Verhältnis 1:1 zur Druckeinstellung.
Hinweis: Wenden Sie sich für spezielle OEM-Varianten dieses Produkts an das Werk.
