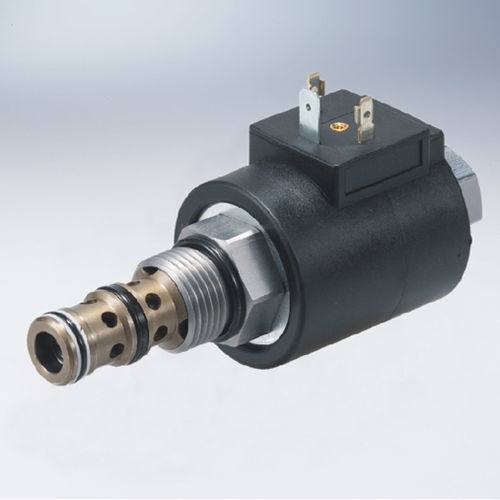

Patronenventil HY-TS10-36

hydraulischvorgesteuertSteuerung

Beschreibung: Ein einschraubbares, vorgesteuertes, hydraulisches Reduzier-/Entlastungsventil im Patronenstil, das mithilfe eines variablen elektrischen Eingangs stufenlos über einen vorgeschriebenen Bereich eingestellt werden kann. Der Druckausgang ist proportional zum Gleichstromeingang. Dieses Ventil ist für den Einsatz als Druckbegrenzungsgerät in anspruchsvollen Anwendungen vorgesehen. Vorgang: Wenn Strom an die Ventilspule angelegt wird, blockiert der TS10-36 den Fluss von ① nach ②, bis an ① ausreichend Druck vorhanden ist, um den Pilotabschnitt durch Ausgleich der elektrisch induzierten Magnetkraft zu öffnen. Eine Erhöhung des elektrischen Stroms erhöht den Steuerdruck (Reduzierdruck) an ①. Wenn kein Strom an das Magnetventil angelegt wird, entlastet das Ventil den Druck an ② bei etwa 6,9 bar (100 psi) in Bezug auf den Druck an ①. Der TS10-36 verfügt optional über eine manuelle Überbrückungsfunktion. Dadurch kann das Ventil eingestellt werden, wenn die Stromversorgung unterbrochen wird. Die manuelle Einstellung wird zur elektrischen Einstellung hinzugefügt. Wenn Sie also die Funktion zur manuellen Überbrückung verwenden, um eine Mindesteinstellung festzulegen, müssen Sie darauf achten, dass das System nicht unter Überdruck steht.
