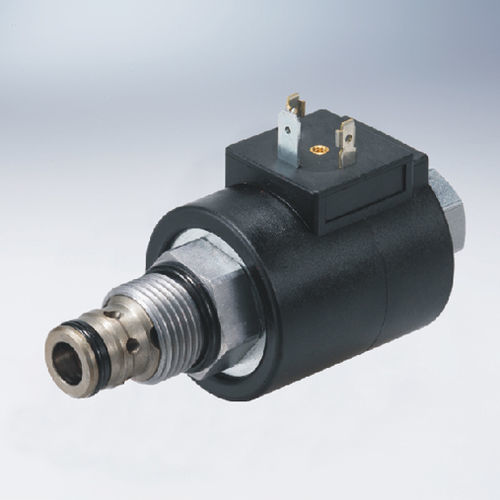

Patronenventil HY-TS10-26

elektrischhydraulischvorgesteuert

Beschreibung: Ein einschraubbares, vorgesteuertes, hydraulisches Überdruckventil in Spulenbauweise im Patronenstil, das über einen variablen elektrischen Eingang stufenlos über einen vorgeschriebenen Bereich eingestellt werden kann. Der geregelte Druck ist proportional zum elektrischen Eingangsstrom. Dieses Ventil ist für den Einsatz als Druckbegrenzungsgerät in anspruchsvollen Anwendungen vorgesehen. Vorgang: Der TS10-26 blockiert den Fluss von ① nach ②, bis bei ① ausreichend Druck vorhanden ist, um den Pilotabschnitt durch Ausgleich der elektrisch induzierten Magnetkraft zu öffnen. Wenn kein Strom an das Magnetventil angelegt wird, wird das Ventil bei etwa 6,9 bar (100 psi) entlastet. Die optionale manuelle Überbrückung ermöglicht die Einstellung des Ventils bei Stromausfall. Die manuelle Einstellung wird zur elektrischen Einstellung hinzugefügt. Um einen Überdruck im System zu vermeiden, sollte die Handhilfsbetätigung immer deaktiviert werden, bevor die Spule mit Strom versorgt wird.
