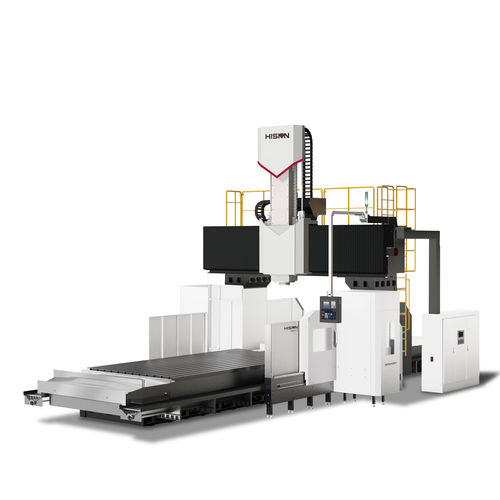

CNC-Bearbeitungszentrum / 3-Achs GNUE series vertikalPortalDoppelsäulen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Portal, Doppelsäulen
- Spindelnase
- BT 50
- Weitere Eigenschaften
- hohe Festigkeit, mit Linearmotor
- X-Hub
4.200 mm, 5.500 mm
(165,35 in, 216,54 in)- Y-Hub
2.700 mm, 3.200 mm
(106,3 in, 125,98 in)- Z-Hub
1.000 mm, 1.250 mm
(39,37 in, 49,21 in)- Rotationsgeschwindigkeit
Max: 6.000 rpm
(37.699 rad.min-1)Min: 50 rpm
(314 rad.min-1)- Vorrückgeschwindigkeit X-Achse
10.000 mm/min
(7 in/s)- Vorrückgeschwindigkeit Y-Achse
10.000 mm/min
(7 in/s)- Vorrückgeschwindigkeit Z-Achse
10.000 mm/min
(7 in/s)- Maximale Tischlast
18 t, 20 t, 22 t, 25 t
(20 us ton, 22 us ton, 24 us ton, 28 us ton)- Werkzeuggewicht (max.)
20 kg, 25 kg
(44,1 lb, 55,1 lb)- Gesamtgewicht
48 t, 53 t, 65 t, 70 t
(52,91 us ton, 58,42 us ton, 71,65 us ton, 77,16 us ton)- Gesamtlänge
1.250 mm, 1.500 mm
(49,2 in, 59,1 in)- Gesamtbreite
530 mm, 570 mm
(20,9 in, 22,4 in)- Gesamthöhe
560 mm, 715 mm
(22 in, 28,1 in)
Beschreibung
Festes Kreuzschienen-Doppelsäulen-Bearbeitungszentrum, das einen traditionellen Portalrahmen mit hoher Steifigkeit einsetzt.
Die drei Achsen nehmen lineare Führungsstruktur, großformatige Ram Abschnitt, ausgestattet mit fortschrittlichen High-Torque-Elektrospindel, reiche automatische Fräskopf Option, um die Verarbeitung effizienter zu machen, und umweltfreundlich und energiesparende Funktionen, die weit in Stanzen verwendet werden.
---
Kataloge
MOLD INDUSTRY BROCHURE
6 Seiten
