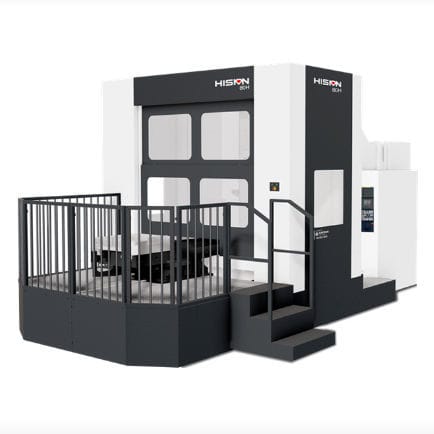

Horizontales CNC-Bearbeitungszentrum H series
3-Achsfür KunststoffBT 50

horizontales CNC-Bearbeitungszentrum
horizontales CNC-Bearbeitungszentrum
horizontales CNC-Bearbeitungszentrum
horizontales CNC-Bearbeitungszentrum
horizontales CNC-Bearbeitungszentrum
horizontales CNC-Bearbeitungszentrum
horizontales CNC-Bearbeitungszentrum
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
horizontal
Bearbeitetes Material
für Kunststoff
Spindelnase
BT 50
Anzahl Werkzeuge
40 Werkzeuge
Anwendungsbereich
für die Automobilindustrie, für große Werkstücke, für schwere Lasten
Weitere Eigenschaften
Hochpräzision, hohe Festigkeit, Hochleistung, mit automatischem Werkzeugwechsler
X-Hub

1.050 mm, 1.350 mm, 1.800 mm, 2.000 mm
(41,34 in, 53,15 in, 70,87 in, 78,74 in)

Y-Hub

850 mm, 980 mm, 1.500 mm
(33,46 in, 38,58 in, 59,06 in)

Z-Hub

900 mm, 1.000 mm, 1.350 mm
(35,43 in, 39,37 in, 53,15 in)

Rotationsgeschwindigkeit

6.000 rpm
(37.699 rad.min-1)

Leistung

18,5 kW, 22 kW, 26 kW
(25,15 hp, 29,91 hp, 35,35 hp)

Vorrückgeschwindigkeit X-Achse

6.000 mm/min, 12.000 mm/min
(4 in/s, 8 in/s)

Vorrückgeschwindigkeit Y-Achse

6.000 mm/min, 12.000 mm/min
(4 in/s, 8 in/s)

Vorrückgeschwindigkeit Z-Achse

6.000 mm/min, 12.000 mm/min
(4 in/s, 8 in/s)

Maximale Tischlast

1.300 kg, 2.000 kg, 3.000 kg
(2.866 lb, 4.409 lb, 6.614 lb)

Werkzeuggewicht (max.)

30 kg
(66,1 lb)

Gesamtgewicht

Max: 33 t
(36,38 us ton)

Min: 17 t
(18,74 us ton)

Gesamtlänge

672 cm, 753 cm, 900 cm
(264,6 in, 296,5 in, 354,3 in)

Gesamtbreite

410 cm, 500 cm, 520 cm
(161,4 in, 196,9 in, 204,7 in)

Gesamthöhe

380 cm, 430 cm, 460 cm
(149,6 in, 169,3 in, 181,1 in)

Beschreibung

Das horizontale Schwerzerspanungs-Bearbeitungszentrum mit rechtwinkliger Führung und hoher Steifigkeit für die H-Serie ist eine Werkzeugmaschine, die ein internationales, fortschrittliches Konstruktionskonzept integriert und für die Schwerzerspanung von großen Teilen besser geeignet ist. Es verfügt über eine extrem breite Führungsstruktur und ist bekannt für seinen großen Bearbeitungsbereich. Anwendungsbereiche: Mechanische Bearbeitung in der Automobil-, Erdöl-, Elektroenergie-, Lokomotiv-, Kunststoffmaschinen-, Maschinenbau- und anderen Industrien. GROSSER SPINDELDURCHMESSER Die Spindel mit großem Durchmesser wird von Präzisionslagern mit großer Spannweite getragen, wodurch eine extrem hohe Präzision und Steifigkeit erreicht werden kann. Die Stirnseite der Spindel ist mit einer rohrlosen Düse ausgestattet, um die Ansammlung von Spänen zu vermeiden und die Bearbeitung des Werkstücks zu erleichtern. SCHWERE STRUKTUR Die Hauptstruktur der Werkzeugmaschine ist ein T-förmiges Bett mit hängendem Kastenlayout und M-förmigen Rippen im Inneren des Bettes, was die Bettstruktur schwer macht. Die Führungsschiene nimmt eine gehärtete, rechteckige Führungsschienen-Trägerstruktur an, so dass die Werkzeugmaschine eine bessere Bearbeitungssteifigkeit hat. Der NC-Rundtisch verfügt über ein spezielles Rundtischlager mit einem größeren Innendurchmesser, um die während der Bearbeitung entstehenden Vibrationen zu minimieren. Die Einspannung des Arbeitstisches erfolgt über eine Mehrpunkt-Positionierungsstruktur, die die Verformung des Arbeitstisches effektiv reduziert und gleichzeitig die Positionierungsgenauigkeit verbessert. ZUVERLÄSSIGES WERKZEUGMAGAZIN-WECHSELSYSTEM Das Werkzeugmagazin bietet einen stabilen und präzisen Werkzeugwechsel für schwere Werkzeuge, und die vollständig geschlossene Abschirmung an der Peripherie des Werkzeugmagazins ermöglicht es dem Bediener, den Werkzeugwechsel und die Handhabung sicher durchzuführen.

---
