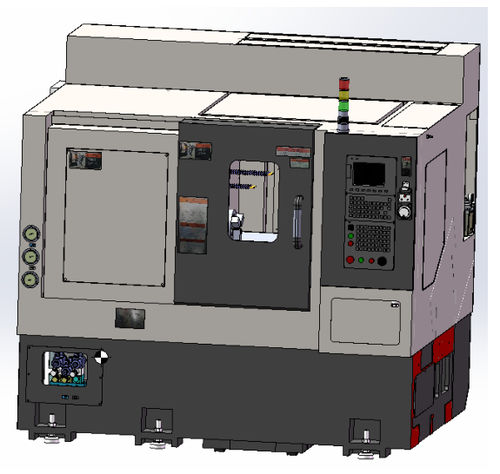

CNC-Drehmaschine T45D

horizontal2-Achsfür Metall

一款超值，稳定，高效益经济型数控车床。可实现单件加工或者加装棒料机以及桁架机械手来实现批量加工。可实现单件加工或者加装棒料机以及桁架机械手来实现批量加工。 Ein wirtschaftliches Wertmodell, stabil, hohe Leistung, hoher Gewinn. Kann die Bearbeitung eines einzelnen Werkstücks oder die Bearbeitung mit Stangenlader oder Portallader realisieren, um die Bearbeitung automatisch und kontinuierlich durchzuführen. 最大回转直径 Max. Schwungdurchmesser Φ600mm 最大切削直径 （伺服刀塔）Max. Drehdurchmesser (Servorevolver)320mm 最大切削长度 （伺服刀塔）Max. Drehlänge (Servorevolver) 300mm X向行程(最大） X-Achse mm 170 Z向行程(最大） Z-Achse mm 359 Spindel structure前三后二 主轴单元Three Lager vorne und zwei hinten 主轴端部尺寸 Spindelnase A2-5 选配液压套筒夹头尺寸 Spannzangengröße 35 动力卡盘规格（选配） Spannfuttergröße 寸 6 主轴内孔直径 Bohrung der Spindel mm 56 拉管内孔最大棒料通孔直径Max. Stab durch ø mm 45 主轴转速范围 Spindeldrehzahl r/min 0-5000 主轴中心至地面高Height vom Boden bis zur Spindelmitte mm ≈ 1150 伺服主轴功率Direct angetriebene Spindel(Einbaumotor)KW 7.5KW 伺服进给功率 Servo-Vorschubmotor KW 1,5 最小移动量 Min. Verfahrweg mm 0,001 X/Z向快进速度 Eilgang der X/Z-Achse m/min 20/25 外圆刀方 Externe Werkzeuggröße mm 25 镗刀直径 Bohrstangenhalter mm 25/32 X/Z向重复定位精度X/Z-Achse Wiederholbare Positioniergenauigkeit mm 0,003 尾座套筒行程 Pinolenhub mm 100 尾座移动行程 Verfahrweg mm 270 尾座套筒孔锥度 Verjüngung mm 莫氏4号 MT4 尾座套筒直径 Pinzetten-ø mm 70 刀塔中心高Tool Revolverkopf hoch in der Mitte mm 80 刀座数量 Werkzeugmenge Stk. 8 机床总功率 Gesamtleistung der Maschine KW 18 机床外形尺寸（长x宽x高） mm 1850*1750*1750 机床总重量 Nettogewicht Kg ≈2800
