- Mechanik - Antriebstechnik
- Antriebselement
- Kegelradgetriebe
- Nidec Graessner GmbH & Co. KG
Kegelradgetriebe KS TwinGear seriesrechtwinklig200 - 500 Nm100 - 200 Nm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Kegelrad
- Achsenausrichtung
- rechtwinklig
- Drehmoment
- 200 - 500 Nm, 100 - 200 Nm, > 10 kNm, 500 - 1000 Nm, 1 - 2 kNm, 2 - 5 kNm, 5 - 10 kNm
- Aufbau
- kompakt
- Anzahl Stufen
- Zwei-Stufen
- Leistung
- Präzision, geräuscharm, mit geringem Spiel, Hochdrehmoment, mit hoher Drehzahl
- Anwendungen
- Welle, für Kraftübertragungen, für Elektromotor
- Rotationsgeschwindigkeit
Max: 8.000 rpm
(50.265,48 rad.min-1)Min: 3.500 rpm
(21.991,15 rad.min-1)
Beschreibung

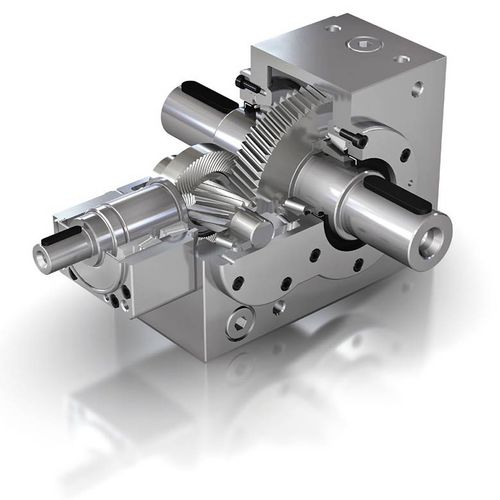

KS TwinGear – Kegelstirnradgetriebe
Das KS TwinGear Kegelstirnradgetriebe überzeugt durch seine hohe Leistungsdichte und äußerste Präzision. Durch die schmale Bauweise fügt sich das zweistufige Getriebe mit Übersetzungen bis 75:1 hervorragend in jede Anwendung. Die hohe Verdrehsteifigkeit und das geringe Zahnspiel des KS TwinGear führen zu großer Übertragungsgenauigkeit.
Wesentliche Merkmale:
Präzision in allen Bauteilen
Für hohe Antriebsdrehzahlen geeignet
Schmale Bauweise
Motoranbau direkt oder über Kupplung
Hohe Verdrehsteifigkeit
Hohes Drehmoment
Besonders geräuscharm durch Verwendung von Hypoid-Kegelradverzahnungen.
Antriebsvarianten
Ausführung K
Antrieb mit Kupplung und Laterne
Ausführung L
Antrieb mit Vollwelle
Ausführung F
Antrieb mit Hohlwelle und Antriebsflansch
Abtriebsvarianten
Ausführung L
Abtrieb mit Vollwelle beidseitig oder einseitig
Ausführung H
Abtrieb mit Hohlwelle und Passfedernut
Ausführung H
Abtrieb mit Hohlwelle
verlängert für Schrumpfscheibe
