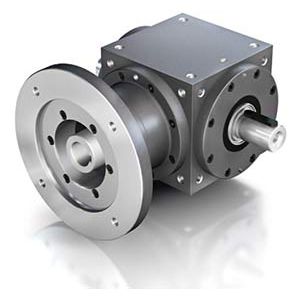

Kegelradgetriebe P-Version seriesrechtwinkligmit Hohlwelle200 - 500 Nm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Kegelrad
- Achsenausrichtung
- rechtwinklig
- Wellentyp
- mit Hohlwelle
- Drehmoment
- 200 - 500 Nm, 100 - 200 Nm, 500 - 1000 Nm, 1 - 2 kNm, 20 - 50 Nm, 50 - 100 Nm, 2 - 5 kNm
- Aufbau
- Flansch
- Leistung
- Hochleistung, Hochdrehmoment, wartungsfrei
- Anwendungen
- Welle, für Elektromotor
- Rotationsgeschwindigkeit
Min: 650 rpm
(4.084,07 rad.min-1)Max: 7.500 rpm
(47.123,89 rad.min-1)- Leistung
Min: 1,6 kW
(2,18 hp)Max: 38,4 kW
(52,21 hp)
Beschreibung
Das Standard-Winkelgetriebe PowerGear P-Version zeigt seine wahren Stärken in Anwendungsfällen, bei denen es auf folgende Eigenschaften ankommt:
Hohes Drehmoment bei kleineren bis mittleren Drehzahlen
Geringes Gewicht und kleinste Abmessungen
Robuste, zuverlässige, wartungsfreie Konstruktion
Technik im Überblick
- Baugröße - 12 Größen von P54 bis P450
- Bauform - L, H, FL, FH
- Übersetzung - i = 1:1 bis 5:1
- Wellenanordnung - WA 1, WA 3, WA 13
- Eingangsdrehzahl n1max - bis 7500 min -1
- Motoranbau - Direktanbau mit Hohlwelle/Flansch
Bauform FL
Antrieb mit Hohlwelle und Flansch.
Abtrieb mit Vollwelle beidseitig oder einseitig
PowerGear FL
Bauform L
Antrieb und Abtrieb mit Vollwelle.
Abtrieb beidseitig oder einseitig.
PowerGear L
Bauform FH
Antrieb mit Hohlwelle und Flansch.
Abtrieb mit Hohlwelle und Passfedernut.
PowerGear FH
Bauform H
Antrieb mit Vollwelle.
Abtrieb mit Hohlwelle und Passfedernut.
