CNC-Fräsmaschine / 5-Achs XPIDER
universellmit RotationstischPortal

CNC-Fräsmaschine / 5-Achs
CNC-Fräsmaschine / 5-Achs
CNC-Fräsmaschine / 5-Achs
CNC-Fräsmaschine / 5-Achs
CNC-Fräsmaschine / 5-Achs
CNC-Fräsmaschine / 5-Achs
CNC-Fräsmaschine / 5-Achs
CNC-Fräsmaschine / 5-Achs
CNC-Fräsmaschine / 5-Achs
CNC-Fräsmaschine / 5-Achs
CNC-Fräsmaschine / 5-Achs
CNC-Fräsmaschine / 5-Achs
CNC-Fräsmaschine / 5-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
universell
Struktur
Portal, mit Rotationstisch
Bearbeitetes Material
für Aluminium
Spindelnase
ISO 50, HSK-63
Anzahl Werkzeuge
60 Werkzeuge, 40 Werkzeuge, 30 Werkzeuge, 12 Werkzeuge, 120 Werkzeuge, 8 Werkzeuge
Anwendungsbereich
für die Formindustrie, für die Automobilindustrie, für die Luftfahrtindustrie
Weitere Eigenschaften
Hochgeschwindigkeit, Präzision
X-Hub

3.500 mm
(137,8 in)

Y-Hub

2.000 mm, 3.000 mm
(78,74 in, 118,11 in)

Z-Hub

Max: 1.500 mm
(59,06 in)

Min: 1.000 mm
(39,37 in)

Rotationsgeschwindigkeit

6.000 rpm, 12.000 rpm, 24.000 rpm
(37.699 rad.min-1, 75.398 rad.min-1, 150.796 rad.min-1)

Leistung

30 kW, 35 kW, 60 kW
(40,79 hp, 47,59 hp, 81,58 hp)

Vorrückgeschwindigkeit X-Achse

45 m/min, 60 m/min

Vorrückgeschwindigkeit Y-Achse

45 m/min, 60 m/min

Vorrückgeschwindigkeit Z-Achse

45 m/min

Beschreibung

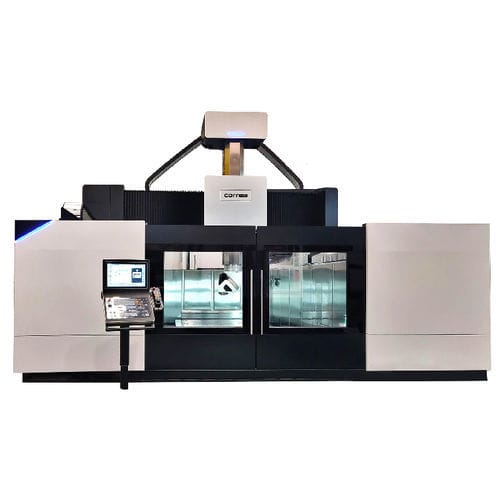

Die XPIDER ist eine High-Speed-Portalfräsmaschine in Top-Gantry-Bauweise mit in X-Richtung beweglicher Quertraverse und feststehendem Plattenfeld (Tisch) die eine Reihe struktureller und funktioneller Elemente enthält, die auf dem Markt einzigartig sind. Die XPIDER wurde speziell für eine hochdynamische 3D-Bearbeitung mit höchster Präzision entwickelt. In dieser Fräsmaschine der neuesten Generation werden thermische Stabilität und Geschwindigkeit miteinander vereint. STANDARDAUSSTATTUNG Elektronisches Handrad Elektroschrank mit Klimatisierung Linearführungen an den Achsen X, Y, Z Beleuchtung des Arbeitsbereichs Hydraulik- und Kühlaggregat Linearmaßstäbe an allen Achsen Externe Kühlmittelzufuhr, mit einstellbaren Düsen Außenluft- und Innenluft durch Spindelmitte Standardverkleidung Teleservice VIXION 4.0 AUSSTATTUNGSOPTIONEN Weitere Fräsköpfe Automatisches Kopfwechselsystem Werkzeug- und Werkstückmesssonden Reinigungspistole Luft oder Kühlmittel Kühlmittelsystem mit selbstreinigendem Filter Drehtische Späneförderer Maschinenumhausung Vollverkleidung (nur für bestimmte Maschinenmodelle) Kühlmittel durch die Spindelmitte Nullpunktspannsystem für schnellen Werkstückwechsel

VIDEO
