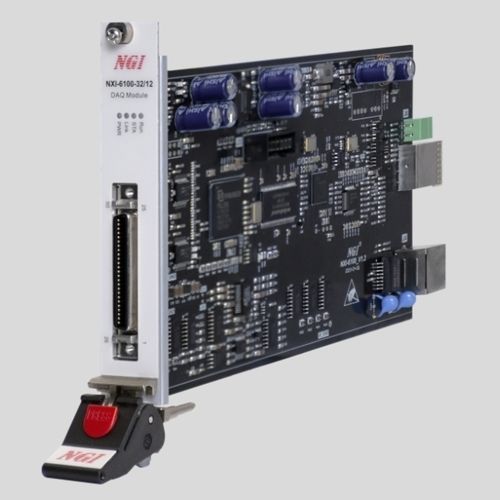

PXI-Datenerfassungskarte NXI-6100 series

mit 13 Analogeingängenanalogfür dynamische Signale

NXI-6100-32/12 ist ein Hochgeschwindigkeits-Datenerfassungsmodul mit 12-Bit-32-Kanal-Analogeingang und 2-Kanal-Analogausgang. Es unterstützt eine Eingangsabtastrate von 1.25 MS/s und eine Ausgangsabtastrate von 1 MS/s. NXI-6100-32/12 verfügt über einen FIFO-Snubber und unterstützt die benutzerdefinierte Wellenformausgabe. Es kann in großem Umfang bei der Spannungssignalerfassung, Datenverarbeitung und -analyse in verschiedenen Bereichen und Szenarien eingesetzt werden, beispielsweise in der 3C-Unterhaltungselektronik, der industriellen Steuerung sowie in Forschung und Bildung Haupteigenschaften ●Analogeingang: ±10 V/±5 V/±1 V/±200 mV ●32 analoge Eingangskanäle können in 16 Differenzeingänge umgewandelt werden ●Unterstützt 2-Kanal-Analogausgang ●Analogausgangsbereich: ±10 V ●Eingabe-/Ausgabeauflösung: 12 Bit ●Gesamteingangsabtastrate: 1.25 MS/s ●Ausgangsabtastrate 1MS/s ●Erfassungsspeicherkapazität: 16 MB ●Unterstützung der benutzerdefinierten Wellenformausgabe mit 2048 KB Cache-Kapazität ●Einzelmodul mit Einzelsteckplatz, anwendbar auf NXI-F1000-Chassis oder unabhängige Verwendung ●Unterstützt 12-V-Gleichstromversorgung, LAN-Kommunikation für individuelle Steuerung Anwendungsgebiete ●Elektrische Signalerfassung ●Testen elektronischer Controller ●Industrielle Kontrollen ●Integrierte Testsysteme
