Datensteckverbinder MiniSAS HD
Press-FitStromaus PC

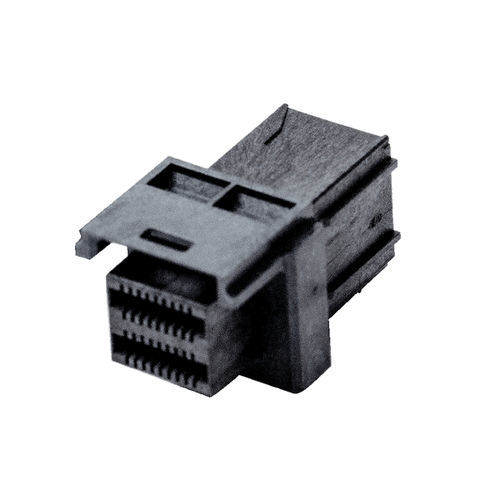

Datensteckverbinder - MiniSAS HD - Nextronics Engineering Corp. - Press-Fit / Strom / aus PC
Datensteckverbinder - MiniSAS HD - Nextronics Engineering Corp. - Press-Fit / Strom / aus PC
Datensteckverbinder - MiniSAS HD - Nextronics Engineering Corp. - Press-Fit / Strom / aus PC - Bild - 2
Datensteckverbinder - MiniSAS HD - Nextronics Engineering Corp. - Press-Fit / Strom / aus PC - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Daten
Verbindungtyp
Press-Fit
Elektrische Merkmale
Strom
Material
aus PC, Nickel, Gold, Zinn
Produktanwendungen
für Gehäuse
Impedanz

50 Ohm

Primärstrom

0,5 A

Spannung

30 V

Betriebstemperatur

Max: 80 °C
(176 °F)

Min: -55 °C
(-67 °F)

Beschreibung

- Der Stecker besteht aus einem Gehäuse mit doppelten 18-poligen buchsenanschlüssen und mit kompatiblen Stiftkontakten im 0,75mm abstand zur Mittellinie. - Die Kontakte des Steckverbinders sind durch Einpressen in eine einer PC-Platte mit durchkontaktierten Löchern montiert. Werkstoff: - Isolierkörper: Hochtemperatur-Thermoplaste, UL94V-0 - Beschichtung: Gold über Nickel für den Kontaktbereich, Zinn über Nickel für Schwanz - Nennstrom: 0.5A Max. Pro Stift - Kontaktwiderstand: 50m Max. Pro Stift - Einsteckkraft des Transceivers: 60 N Max. - Dauerhaftigkeit: 250 Zyklen Min. N Max. - Jeder Anschluss verfügt über einen Karteneinführungsschlitz, der eine integrierte karte aufnimmt, die im Gegenstecker untergebracht ist. - Der Steckverbinder hat einen einzelnen Port mit zwei Kartensteckplatzöffnungen und ist als 1x1, 1x2 und 1×4 Baugruppen konfiguriert. - Kontakt: Kupferlegierung - Transceiver-Auszugskraft: 30 N Min. 1x1, Press-fit, Schwarz, 30u" Gold(Au), Hochtemperatur-Kunststoff, rechtwinklig 1x2, Presspassung, schwarz, 30u" Gold(Au), Hochtemperatur-Kunststoff, rechtwinklig 1x4, Einpressen, Schwarz, 30u" Gold(Au), Hochtemperatur-Kunststoff, rechtwinklig

---

Dies ist eine automatische Übersetzung.  (Originaltext auf Englisch anzeigen)
