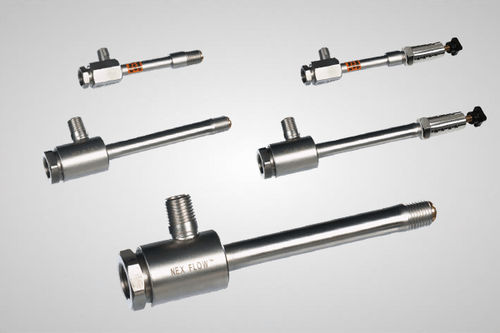

Edelstahl-Wirbelrohr 50 series

für Heißluftfür Kaltluftfür die Punktkühlung

Es gibt drei Standardgrößen für die grundlegenden Frigid-X ™ -Wirbelröhren – die Mini-Größe, die 2, 4 oder 8 SCFM verwendet, die gängigste (mittlere) Größe, die 10, 15, 25, 30 und 40 SCFM verwendet, und die großen Größen, die 50, 75, 100 und 150 SCFM verwenden. Die großen Größen werden in der Schwerindustrie verwendet, können aber auf über 10.000 BTU / Std. abkühlen. Wirbelröhren sind normalerweise mit einem beweglichen “heißen Ende” ausgestattet, um den Durchfluss und die Temperatur am kalten Ende zu regeln. Je mehr die heiße Seite ausströmt, desto niedriger ist die Temperatur auf der kalten Seite. Es ist wichtig zu beachten, dass der Kühleffekt (BTU / Std.) Sowohl durch den Fluss als auch den Temperaturabfall bestimmt wird. Wenn also der Kühleffekt wichtig ist, sollte der Ausfluss am kalten Ende zwischen 60% – 80% liegen. Wenn die kalte Temperatur am wichtigsten ist, sollte der Ausfluss am kalten Ende unter 50% liegen. Alle Wirbelrohre haben einen “Generator”, der für eine bestimmte Strömung dimensioniert ist. Es gibt grundsätzlich zwei Arten von Generatoren – eine für die Kühlwirkung und eine zweite Art, die die Ausströmung des kalten Endes begrenzt, um sehr niedrige Temperaturen zu erreichen. In Abhängigkeit von der Temperatur und dem Druck der eintretenden Druckluft ist es möglich, kalte Endtemperaturen von nur minus 40 und sogar minus 50 Grad F zu erreichen. Anwendungen Kühlung von elektronischer und elektrischer Steuerung Kühlung von Maschinenoperationen/-werkzeugen Kühlung von CCTV-Kameras Setzen von Heißkleber Kühlung von gelöteten Teilen Kühlung von Gasproben Kühlung von Heißsiegeln Kühlung von Klimakammern
