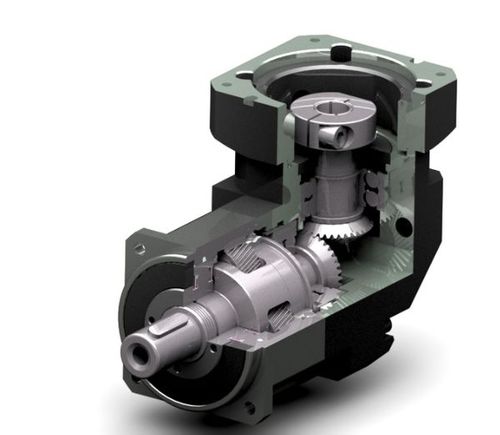

Rechtwinkliges Servogetriebe ABR115Kegelradschrägverzahntmit Vollwelle
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Kegelrad, schrägverzahnt
- Achsenausrichtung
- rechtwinklig
- Wellentyp
- mit Vollwelle, mit vertikaler Ausgangswelle
- Drehmoment
- 200 - 500 Nm
- Aufbau
- kompakt, modular, Flansch, Miniatur
- Anzahl Stufen
- einstufig, Zwei-Stufen, dreistufig
- Leistung
- Präzision, mit geringem Spiel, Hochleistung, wartungsfrei, Hochdrehmoment, mit hoher Gesamtsteifigkeit, geräuscharm, hohe Effizienz, mit hoher Drehzahl, für hohe Belastungen
- Anwendungen
- für Servomotor, für Kraftübertragungen, Maschine, für Maschinen, für Landmaschinen, für Schrittmotoren, für Industrieanwendung, für Förderanlagen, für Schifffahrtsanwendungen, für Fahrzeuge, Welle, für die Automation, für Zahnrad-Schienen-Antrieb, für Pharmaprodukte, für Robotik, Industrie, für Werkzeugmaschinen, für DC-Motor, für Schneidemaschine
- Weitere Eigenschaften
- IP65, hochqualitativ, doppelt, Kombi, robust, maßgefertigt
- Spielraum
Max: 0,17 °
Min: 0,07 °
- Untersetzungsverhältnis
Max: 320 unit
Min: 3 unit
Beschreibung
ABR-Präzisions-Winkelgetriebe, konzipiert für Platzeffizienz mit einer kompakten rechtwinkligen Struktur. Es ist aus hochwertigem 40Cr-Stahl gefertigt und gewährleistet höchste Festigkeit und Haltbarkeit. Die echt gehärteten Schrägverzahnungen aus hochwertigem legiertem 20CrMnTi-Stahl bieten außergewöhnliche Leistung mit einer Härte von HRC62. Es ist ideal für Anwendungen mit begrenztem Platzangebot und bietet die gleiche Zuverlässigkeit, Präzision und Exzellenz wie unsere Planetengetriebeserie, was es zur optimalen Lösung für beengte Installationen macht.
Merkmale:
- Rahmengröße von 42 mm bis 220 mm
- Modularisiert für alle Servo- und Schrittmotoren konzipiert
- Spiel von bis zu 3 Bogenminuten
- Standarddrehmomentkapazität bis zu 2560 Nm
- Standard-Verhältnisverfügbarkeit von 3:1 bis 320:1
- Beliebige Montagepositionen
- Lebenslange Fettschmierung, wartungsfrei
- Große radiale und axiale Belastbarkeit
