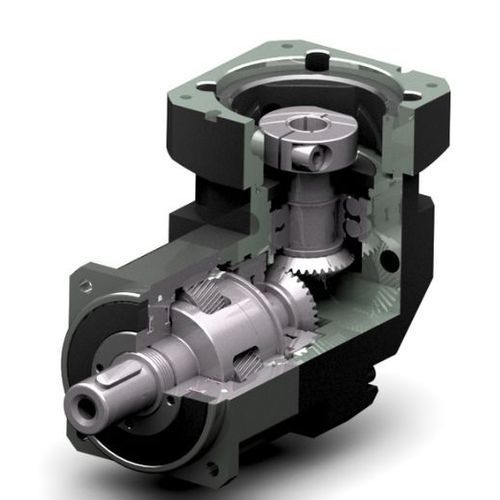

Rechtwinkliges Getriebe ABR90schrägverzahntmit Vollwelleflanschmontiert
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- schrägverzahnt
- Achsenausrichtung
- rechtwinklig
- Wellentyp
- mit Vollwelle
- Installierung
- flanschmontiert
- Aufbau
- kompakt, modular
- Anzahl Stufen
- einstufig, Zwei-Stufen, dreistufig
- Leistung
- Präzision, wartungsfrei, mit geringem Spiel, für hohe Belastungen
- Anwendungen
- für Industrieanwendung, für Textilien, für Servomotor, für die Medizintechnik, für die Lebensmittelindustrie, für Pharmaprodukte
- Weitere Eigenschaften
- hochqualitativ
- Rotationsgeschwindigkeit
3.000 rpm, 6.000 rpm
(18.849,56 rad.min-1, 37.699,11 rad.min-1)- Untersetzungsverhältnis
Min: 3 unit
Max: 320 unit
- Gewicht
Min: 5,4 kg
(11,9 lb)Max: 6,5 kg
(14,33 lb)
Beschreibung
ABR-Präzisions-Winkelgetriebe, konzipiert für Platzeffizienz mit einer kompakten rechtwinkligen Struktur. Es ist aus hochwertigem 40Cr-Stahl gefertigt und gewährleistet höchste Festigkeit und Haltbarkeit. Die echt gehärteten Schrägverzahnungen aus hochwertigem legiertem 20CrMnTi-Stahl bieten außergewöhnliche Leistung mit einer Härte von HRC62. Es ist ideal für Anwendungen mit begrenztem Platzangebot und bietet die gleiche Zuverlässigkeit, Präzision und Exzellenz wie unsere Planetengetriebeserie, was es zur optimalen Lösung für beengte Installationen macht.
Merkmale:
- Rahmengröße von 42 mm bis 220 mm
- Modularisiert für alle Servo- und Schrittmotoren konzipiert
- Spiel von bis zu 3 Bogenminuten
- Standarddrehmomentkapazität bis zu 2560 Nm
- Standard-Verhältnisverfügbarkeit von 3:1 bis 320:1
- Beliebige Montagepositionen
- Lebenslange Fettschmierung, wartungsfrei
- Große radiale und axiale Belastbarkeit
