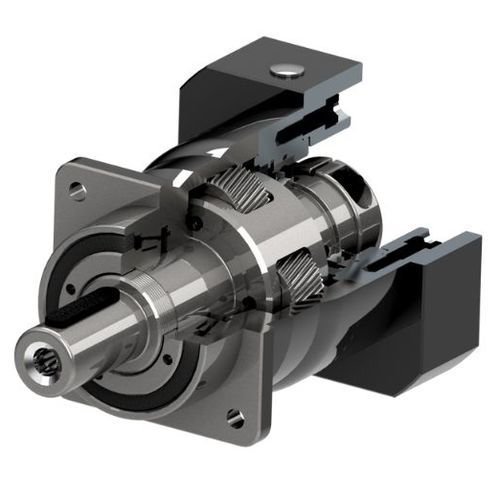

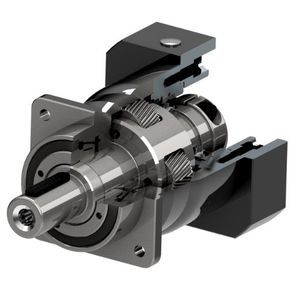

Schrägverzahntes Getriebe AF140

koaxialmit Vollwelle200 - 500 Nm

Unsere AF-Serie ist unkompliziert und leistungsstark. Sie kann direkt an Ihre Anlage angeschlossen werden, ohne dass ein Zwischenflansch erforderlich ist. Das große Rillenkugellager am Abtrieb kann große axiale und radiale Kräfte aufnehmen. Dabei entsteht nur wenig Wärme, so dass auch bei komplexen Produktionsabläufen ein zuverlässiger Betrieb gewährleistet ist. Geringe Wärmeentwicklung bei höchsten Drehzahlen Optimierte Abtriebslagerung Quadratischer Abtriebsflansch, einfacher Motoranbau Höchste Dynamik in Mehrachssystemen Für jede Einbaulage Hochpräzises Stirnradgetriebe Geringes Verdrehspiel & Geräusch Baugröße - 60mm, 75mm, 100mm, 140mm, 180mm Ausgangsdrehmoment - 42Nm-1568Nm Übersetzungsverhältnis 1 Stufe - 3,4,5,6,7,8,9,10 Übersetzung 2 Stufe - 12,15,16,20,25,28,30,35,40,45,50 Übersetzungsverhältnis 3 Stufe - 48,60,75,80,100,120,125,180,200,256,320,512 Flankenspiel 1 Stufe - P0<2 arc-min P1<3 arc-min P2<5 arc-min Flankenspiel 2 Stufe - P0<3 arc-min P1<5 arc-min P2<7 arc-min Umkehrspiel 3 Stufe - P0<5 arc-min P1<7 arc-min P2<9 arc-min
