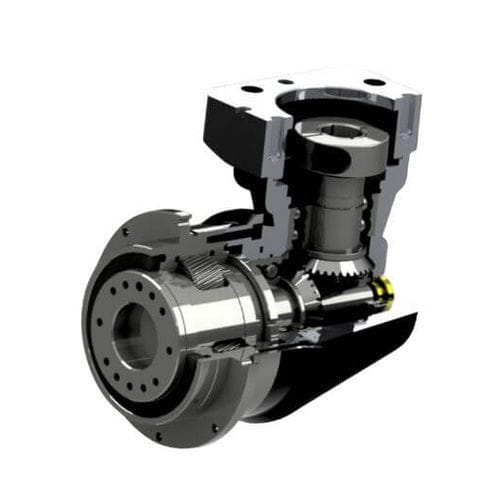

Planeten-Servogetriebe ADR90
schrägverzahntrechtwinkligmit vertikaler Ausgangswelle

Planeten-Servogetriebe - ADR90 - Newstart Planetary Gear Boxes Co.,Ltd. - schrägverzahnt / rechtwinklig / mit vertikaler Ausgangswelle
Planeten-Servogetriebe - ADR90 - Newstart Planetary Gear Boxes Co.,Ltd. - schrägverzahnt / rechtwinklig / mit vertikaler Ausgangswelle
Planeten-Servogetriebe - ADR90 - Newstart Planetary Gear Boxes Co.,Ltd. - schrägverzahnt / rechtwinklig / mit vertikaler Ausgangswelle - Bild - 2
Planeten-Servogetriebe - ADR90 - Newstart Planetary Gear Boxes Co.,Ltd. - schrägverzahnt / rechtwinklig / mit vertikaler Ausgangswelle - Bild - 3
Planeten-Servogetriebe - ADR90 - Newstart Planetary Gear Boxes Co.,Ltd. - schrägverzahnt / rechtwinklig / mit vertikaler Ausgangswelle - Bild - 4
Planeten-Servogetriebe - ADR90 - Newstart Planetary Gear Boxes Co.,Ltd. - schrägverzahnt / rechtwinklig / mit vertikaler Ausgangswelle - Bild - 5
Planeten-Servogetriebe - ADR90 - Newstart Planetary Gear Boxes Co.,Ltd. - schrägverzahnt / rechtwinklig / mit vertikaler Ausgangswelle - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Planeten, schrägverzahnt
Achsenausrichtung
rechtwinklig
Wellentyp
mit vertikaler Ausgangswelle
Installierung
flanschmontiert
Aufbau
Flansch, modular
Anzahl Stufen
einstufig, Zwei-Stufen, dreistufig
Leistung
mit geringem Spiel
Anwendungen
für Servomotor, für Kraftübertragungen, für Industrieanwendung, für Verpackungsmaschinen, für Pharmaprodukte, für die Medizintechnik, für Textilien, für die Lebensmittelindustrie
Weitere Eigenschaften
IP65
Rotationsgeschwindigkeit

3.000 rpm, 6.000 rpm
(18.849,56 rad.min-1, 37.699,11 rad.min-1)

Untersetzungsverhältnis

Min: 3 unit

Max: 320 unit

Gewicht

Min: 4,2 kg
(9,26 lb)

Max: 6,5 kg
(14,33 lb)

Beschreibung

ADR-Serie, ein rechtwinkliges strukturiertes Getriebe, das für eine optimale Raumnutzung entwickelt wurde. Mit seinem kompakten Flanschabtrieb für eine effiziente Drehmomentübertragung minimiert es den Einbauraum und gewährleistet gleichzeitig eine zuverlässige Leistung. Die integrierte Mutter im Abtriebsplanetenrahmen eliminiert das Axialspiel und verbessert die Torsionssteifigkeit und die Tragfähigkeit mit einer großflächigen Lageranordnung. Die aus hochwertigem, legiertem 20CrMnTi-Stahl gefertigten, echt gehärteten Schrägzahnräder reduzieren durch 3D-Simulation die Geräuschentwicklung und gewährleisten eine lange Lebensdauer. Die ADR-Baureihe ist ideal für Präzisionsanwendungen mit häufigen Start-Stopp-Vorgängen und verschiedenen räumlichen Einschränkungen und bietet eine vielseitige und effiziente Lösung. Merkmale: Rahmengröße von 47 mm bis 255 mm Standard-Drehmomentkapazität bis zu 2560N.m Beliebige Montagepositionen Flanschwellenabtrieb Kegelrollenlager können eine Axiallast von bis zu 7500N aufnehmen

---
