- Schrägverzahntes Getriebe
- Newstart Planetary Gear Boxes Co.,Ltd.

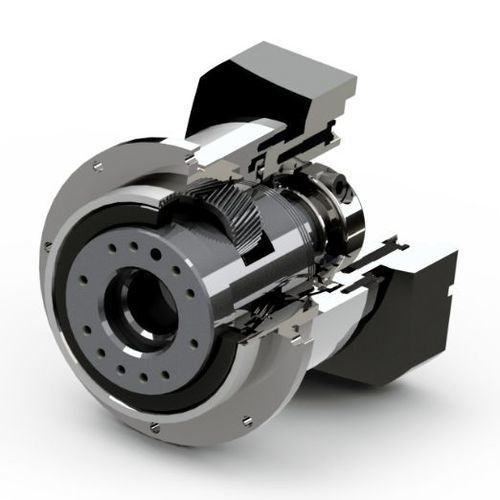

Schrägverzahntes Getriebe AD64koaxial200 - 500 Nm100 - 200 Nm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- schrägverzahnt
- Achsenausrichtung
- koaxial
- Drehmoment
- 200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 500 - 1000 Nm, 1 - 2 kNm, 10 - 20 Nm, 2 - 5 kNm
- Aufbau
- kompakt
- Leistung
- geräuscharm, Hochpräzision, mit geringem Spiel, Hochdrehmoment, wartungsfrei, für schwere Lasten, Hochleistung
- Anwendungen
- für Maschine, für Industrieanwendung, für Schifffahrtsanwendungen, für den Bergbau, für Servomotor, für Lebensmittelmaschine, für Schienenfahrzeuge, für Robotik, für Lademaschinen
- Weitere Eigenschaften
- mit mechanischem Getriebe
- Rotationsgeschwindigkeit
Min: 0 rpm
(0 rad.min-1)Max: 6.000 rpm
(37.699,11 rad.min-1)
Beschreibung
Die AD-Serie ist unser Planetengetriebe mit kompakter Flanschabtriebswelle. Sie sparen mehr als ein Drittel des Platzes und profitieren von einer fünfmal höheren Torsionssteifigkeit als herkömmliche Produkte. Durch seine standardisierte Flanschschnittstelle ist es besonders montagefreundlich. Die integrierte Dübelbohrung sorgt für zusätzliche Sicherheit bei der Montage.
Baugröße - 64mm, 75mm, 100mm, 140mm, 200mm, 255mm, 285mm
Ausgangsdrehmoment - 42Nm-4702Nm
Übersetzungsverhältnis 1 Stufe - 3,4,5,6,7,8,9,10
Übersetzung 2 Stufe - 12,15,16,20,25,28,30,35,40,45,50
Übersetzungsverhältnis 3 Stufe - 48,60,75,80,100,120,125,180,200,256,320,512
Umkehrspiel 1 Stufe - P0<2 arc-min P1<3arc-min P2<5 arc-min
Flankenspiel 2 Stufe - P0<3 arc-min P1<5 arc-min P2<7 arc-min
Umkehrspiel 3 Stufe - P0<5 arc-min P1<7 arc-min P2<9 arc-min
---
