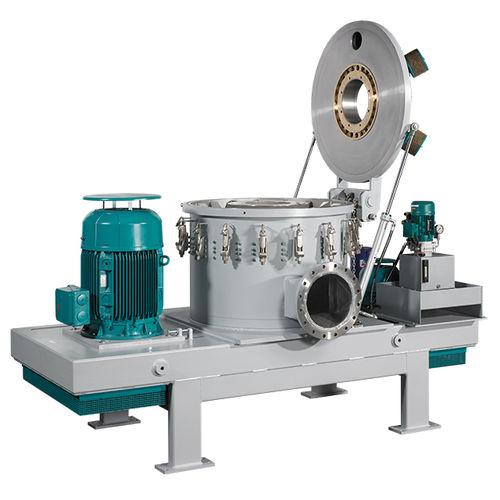

Rotormühle CSM

ZirkulationSchlagvertikal

Die Sichtermühle CSM vereint eine mechanische Prallmühle mit einem integrierten dynamischen Windsichter. Die Vermahlung erfolgt zwischen einer peripheren Mahlbahn und dem rotierenden Schlägerwerk. Mit Hilfe des integrierten Sichtrades lassen sich spritzkornfreie Endkörnungen erzielen, ohne den Nachteil eines externen Mahlsichtkreislaufes. Der sich selbst einstellende interne Umlauf des Grobgutes in der Sichtermühle führt zu einer stabilen Betriebsweise bei bestmöglicher Energieausnutzung. Durch die hochentwickelte Sichter-Technologie mit horizontalem Sichtrad wird eine rotationssymmetrische Sichtung erreicht, welche die Erzielung sehr hoher Feinheit mit präziser Oberkornbegrenzung (spritzkornfrei) gewährleistet sowie eine gleichmäßigere Beladung des Sichtrades erlaubt, als dies beispielsweise bei Fabrikaten mit vertikalem Sichtrad der Fall ist. Das bedienungsfreundlich gefertigte Maschinengehäuse erlaubt eine schnelle und vollständige Maschinenreinigung bei Produktwechsel. • Mahlfeinheiten von d97 <10 µm bis d97 150 µm (bezogen auf Kalkstein) • Rotorprallmühle mit integrierten dynamischen Windsichter für exakt definiertes Oberkorn • Sichtrad mit austauschbarem, mitrotierendem Tauchrohr zum Erzielen höchster Feinheiten, stufenlos einstellbar • Gasgespülter Spalt zwischen Sichtrad und Feingutaustritt für höchstmögliche Spritzkornfreiheit • Druckgasgespülte Abdichtung an der Sichterwelle zum Schutz der Lagerung
