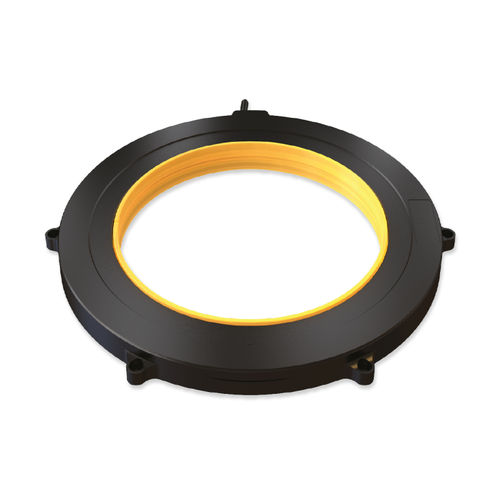

Absoluter Drehgeber DS-130

HohlwelleSingleturnkontaktlos

Merkmale ● Leichter Miniatur-Absolutwertgeber ● Schwimmend gelagerte Hohlwelle ● Keine Lager oder andere Kontakte ● Hohe Präzision ● Hohe Toleranz gegenüber Temperaturextremen, Schock, EMI, RFI und Magnetfelder ● Digitale Schnittstellen für absolute Position Allgemein ◌ Winkelauflösung: 19-21 Bit ◌ Maximale geprüfte statische Abweichung: ±0,010° ◌ Erweiterte Genauigkeit statischer Fehler: ±0,006° ◌ Maximale Betriebsdrehzahl: 750 U/min ◌ Messbereich: Unbegrenzte Rotation ◌ Drehrichtung: CW/CCW einstellbar (Standardmäßig gleiche Richtung von der Unterseite des Drehgebers) ◌ Power On - Max. Betriebsdrehzahl: 3,3 RPM, <=20°/sec ◌ Eingebautes Test-BIT: Optional Mechanisch ◌ Zulässige Montageexzentrizität: ±0,1 mm ◌ Zulässige axiale Montagetoleranz: ±0,1 mm ◌ Rotorträgheitsmoment: 25,963 gr - mm² ◌ Gesamtgewicht: 81 gr ◌ Außen-Ø / Innen-Ø/ Höhe: 130 / 90 / 10 mm ◌ Material (Stator, Rotor): Ultem™-Polymer / TRVX-50 Elektrisch ◌ Versorgungsspannung: 5V ± 5% ◌ Stromaufnahme: 180 mA ◌ Verdrahtung: Abgeschirmtes Kabel ◌ Kabellänge: 1.500 mm MAX ◌ Schnittstelle: SSi / BiSS - C ◌ Ausgangscode: Binär ◌ Serieller Ausgang: Differenziell RS-422 ◌ Takt: Differenziell RS-422 ◌ Taktfrequenz: 0,5 ÷ 2,0 MHz ◌ Aktualisierungsrate der Position: 30 kHz Umgebungsbedingungen ◌ EMC: IEC 6100-6-2, IEC 6100-6-4 ◌ Betriebstemperaturbereich: -40°C bis +85°C ◌ Lagertemperatur: -50°C bis +100°C ◌ Relative Luftfeuchtigkeit: 98% nicht kondensierend ◌ Schockbelastbarkeit: 100 g für 11 ms ◌ Vibrationsfestigkeit: 20 g 10 - 2000 Hz ◌ Schutzart: IP 40
